Đồng hồ áp suất màng: Ưu điểm và Top model nên dùng hiện nay

Đồng hồ áp suất màng là thiết bị đo áp chuyên dụng với lớp màng ngăn đặc biệt giúp đo lường chính xác và và ổn định trong môi trường đặc biệt, hóa chất ăn mòn cao. Vậy cấu tạo, nguyên lý hoạt động, đặc điểm của áp kế màng là gì? Nên lựa chọn model nào sử dụng cho hệ thống của mình? Hãy xem chi tiết trong bài viết sau cùng Thiết bị đo THP nhé!

Tổng quan về đồng hồ áp suất màng

Đồng hồ áp suất màng hay còn gọi với các tên khác như đồng hồ đo áp suất dạng màng, áp kế màng và có tên tiếng anh là Diaphragm Pressure Gauge. Sản phẩm có thiết kế đặc biệt với lớp màng ngăn đặt tại chân kết nối với hệ thống giúp ngăn chặn tác động và xâm nhập từ các chất trong hệ thống vào trong đồng hồ.

Vì thế, hiện mẫu áp kế màng đang được sử dụng rộng rãi trong nhiều hệ thống công nghiệp, nhà máy sản xuất đặc biệt trong hệ thống chất ăn mòn, ô nhiễm nhờ khả năng đo lường chính xác với độ bền bỉ cao.

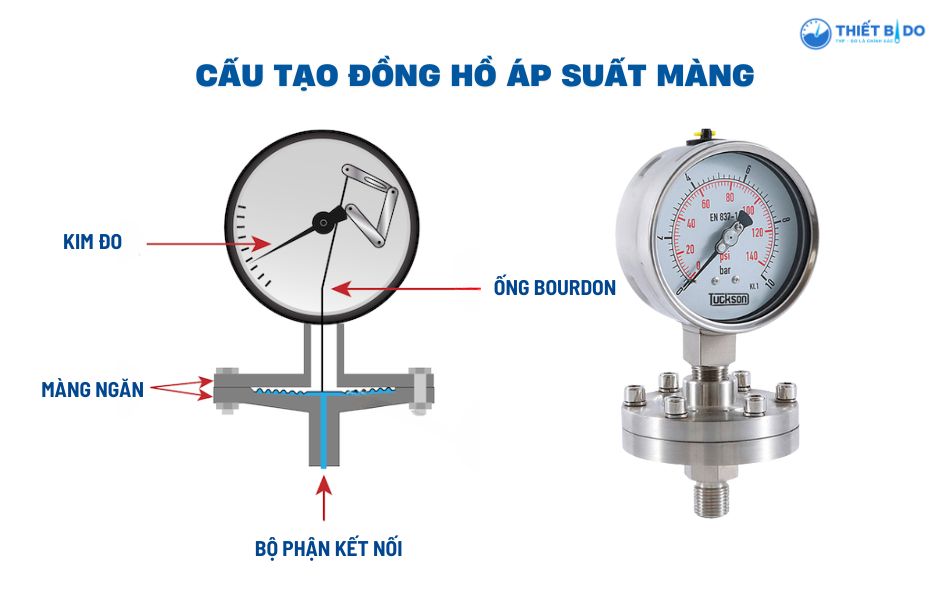

Cấu tạo

Đồng hồ áp suất màng được cấu tạo với 7 bộ phận chính như sau:

• Thân vỏ: Lớp vỏ bên ngoài của đồng hồ giúp bảo vệ các chi tiết bên trong đồng hồ.
• Mặt hiển thị: Được làm từ kính an toàn, kính chịu lực và thể hiển kết quả đo lường để người dùng quan sát.
• Kim đo: Được thiết kế trong mặt hiển thị và thể hiện giá trị áp suất thực tế.
• Bộ truyền động: Gồm trục và bánh răng bên trong đồng hồ, bộ phận này tiếp nhận lực của ống Bourdon và điều khiển kim đo.
• Ống Bourdon: Bộ phận tiếp nhận áp suất từ lưu chất và giãn nở, điều khiển hoạt động kim đo.
• Màng ngăn: Tiếp xúc trực tiếp với lưu chất và nơi chịu áp lực chính, hỗ trợ ngăn chặn xâm nhập từ lưu chất, chất rắn, dịch nhầy vào bên trong đồng hồ. Bộ phận này thường làm từ inox khả khả năng chịu lực, chống ăn mòn cao.
• Bộ phận kết nối: Sử dụng để kết nối với hệ thống hoặc thiết bị cần đo áp suất.

Nguyên lý hoạt động

Khi lưu chất lưu thông qua hệ thống, các lưu chất sẽ đi qua màng ngăn và được ngăn lại các lưu chất rắn, dịch nhầy và đẩy lên ống Bourdon làm giãn nở. Từ đó, ống sẽ tạo ra lực và khiến kim đo dịch chuyển đến mức áp suất thực tế trong hệ thống, người dùng có thể theo dõi nhanh chóng.

Ngoài ra, với mức áp suất càng cao thì lực nén vào màng làm cho ống Bourdon giãn nở càng to và kim đo quay càng nhiều với mức hiện thì càng lớn tương ứng.

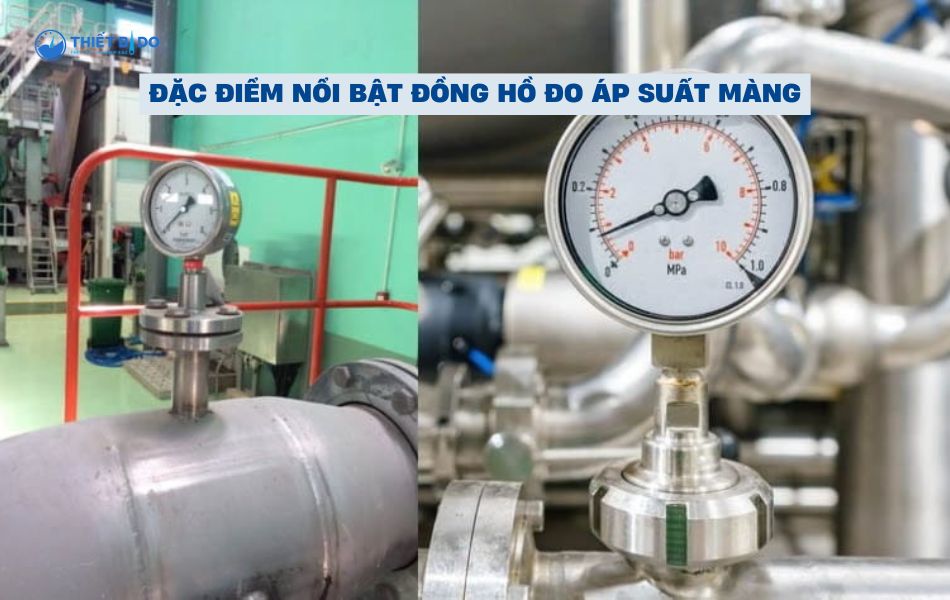

Đặc điểm nổi bật của đồng hồ đo áp suất màng

Sở hữu thiết kế đặc biệt và khả năng vận hành chính xác, nhanh chóng nên đồng hồ áp suất màng được tin dùng trong nhiều hệ thống đo áp khác nhau, đặc biệt sản phẩm còn có nhiều ưu điểm nổi bật khác như:

• Thiết kế màng ngăn giúp ngăn những cặn bẩn, tạp chất, dịch nhầy, chất kết dính có thể ảnh hưởng đến tuổi thọ và khả năng đo áp.
• Được thiết kế với đa dạng kích cỡ, kiểu kết nối như ren, nối bích, nối clamp phù hợp trong từng hệ thống, thuận tiện lắp đặt, bảo trì.
• Áp kế màng sử dụng từ nhiều chất liệu khác nhau như thép, inox,… chịu ăn mòn cao, phù hợp với từng môi trường, lĩnh vực khác nhau.
• An toàn và độ bền cao, giúp tiết kiệm chi phí trong hệ thống vận hành.

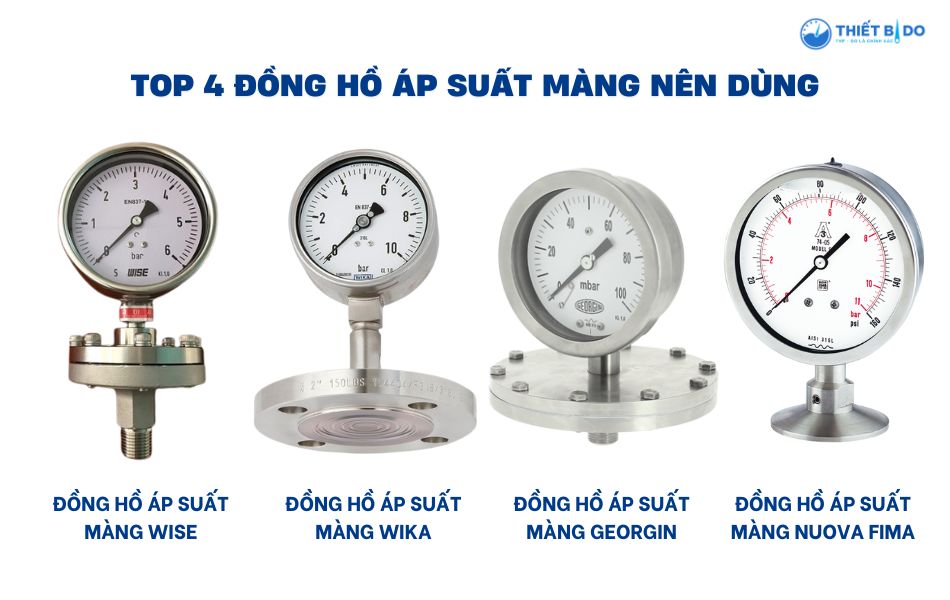

Một số mẫu áp kế màng đang được ưa chuộng hiện nay

Hiện trên thị trường có rất nhiều model đồng hồ áp suất màng được tin dùng trong đó phải kể đến các thương hiệu uy tín như Wise, Wika, Georgin, Nuova Fima.

Đồng hồ áp suất màng Wise

Được sản xuất từ Hàn Quốc và tin dùng tại thị trường Việt Nam cũng như toàn thế giới, đồng hồ đo áp suất màng Wise luôn được ưa chuộng hiện nay. Sản phẩm sở hữu thiết kế với đa dạng kiểu kết nối như ren, bích, rắc co, clamp và sử dụng chất liệu inox cao cấp, chống ăn mòn, chịu nhiệt, va đập tốt, phù hợp với nhiều hệ thống và độ bền cao.

Đồng hồ áp suất màng Wika

Với hơn 70 năm hoạt động và là thương hiệu nổi tiếng đến từ Đức, áp kế màng Wika luôn được sản xuất trên dây chuyền công nghệ hiện đại và nổi tiếng với các sản phẩm chất lượng cao như dạng cơ hoặc dạng điện tử. Cùng chất liệu thép không gỉ và thang đo rộng, đáp ứng yêu cầu sử dụng của nhiều lĩnh vực khác nhau.

Đồng hồ áp suất màng Georgin

Đồng hồ đo áp suất dạng màng Georgin đến từ Phép và tin dùng trong các hệ thống nhà máy sản chất chế biến đồ uống, hóa chất hay hệ thống nhiệt điện, thủy điện,… Dòng đồng hồ này có độ bền cao với dải đo lên tới 400bar và tiêu chuẩn kết nối dạng ren hoặc lắp bích.

Đồng hồ áp suất màng Nuova Fima

Nuova Fima là thương hiệu của Hà Lan và được thiết kế với các model đồng hồ áp màng chất lượng, có kết cấu vững chắc và khả năng chịu quá áp, chống chịu môi trường khắc nghiệt vượt trội. Thiết bị này có thang đo vừa phải nhưng chất liệu cao cấp nên chuyên dùng trong môi trường khắc nghiệt.

Địa chỉ mua đồng hồ áp suất màng chất lượng, uy tín

Thiết bị đo THP là đơn vị nhập khẩu và phân phối trực tiếp các dòng đồng hồ đo áp suất dạng màng chính hãng, chất lượng hiện nay. Đặc biệt, các sản phẩm đến tay người sử dụng đều chuẩn 100% mới, nguyên đai nguyên kiện và mức giá ưu đãi nhất trên thị trường.

Với chế độ bảo hành chính hãng lên tới 12 tháng và cơ chế 1 đổi 1 nếu có lỗi từ nhà sản xuất, vì thế khách hàng có thể yên tâm về chất lượng sản phẩm cũng như dịch vụ sau mua tại Thietbidothp.vn. Để được tư vấn chuyên sâu và nhận báo giá đồng hồ áp suất màng, hãy liên hệ ngay với chúng tôi qua Hotline 0961.694.858.

Trong các hệ thống môi trường đặc biệt như hóa chất, thực phẩm, lò hơi, nồi hơi,… đồng hồ áp suất màng luôn là giải pháp lý tưởng và nên dùng để đảm bảo độ chính xác và tuổi thọ vận hành lâu dài. Hy vọng bài viết trên đây của Thiết bị đo THP sẽ giúp bạn đọc hiểu rõ hơn về sản phẩm và lựa chọn model phù hợp nhất.
