Đồng hồ đo áp suất chân không là gì? Cấu tạo, ưu nhược điểm và ứng dụng

Đồng hồ đo áp suất chân không là sản phẩm chuyên dùng trong các hệ thống công nghệ chân không giúp đảm bảo áp suất được đo lường chính xác, đảm bảo an toàn và nâng cao hiệu suất quản lý hệ thống. Để hiểu rõ hơn về thiết bị đo áp suất này, mời các bạn đọc cùng Thiết bị đo THP tìm hiểu trong bài viết dưới đây nhé.

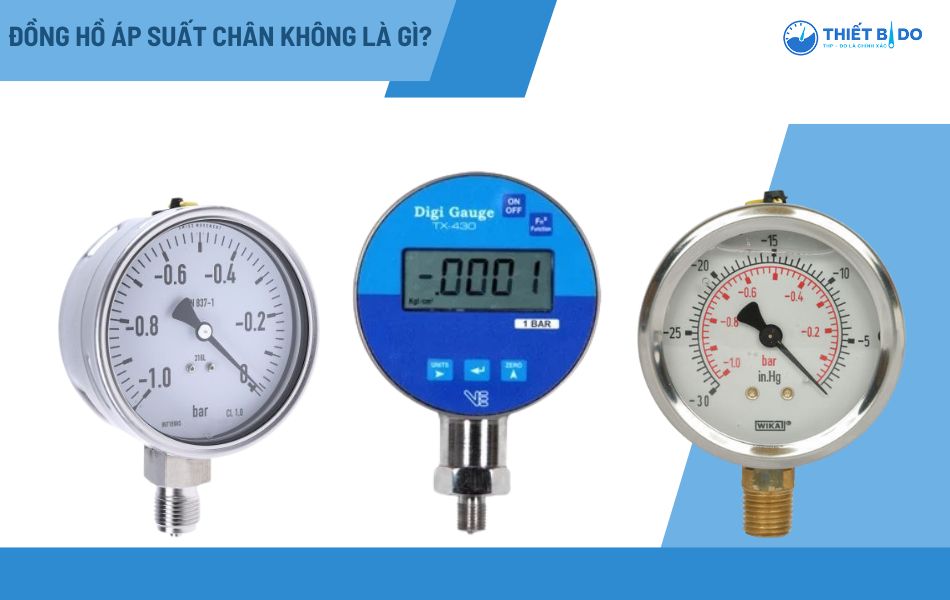

Đồng hồ đo áp suất chân không là gì?

Đồng hồ đo áp suất chân không có tên tiếng anh là Vacuum Pressure Gauge, sản phẩm còn có tên gọi khác là đồng hồ đo áp suất âm, áp kế chân không, áp kế âm,…. Đây là dòng đồng hồ chuyên dùng đo lường áp suất trong môi trường không có không khí và phổ biến tại các hệ thống có áp suất thấp hơn áp suất khí quyển.

Đặc biệt, điểm khác biệt của đồng hồ áp suất âm là kim chỉ đồng hồ di chuyển ngược chiều kim đồng hồ (di chuyển sang trái). Cho nên, giá trị đo lường đưa ra thường có giá trị âm, khác với các model đồng hồ áp suất thông thường.

Hiện nay, áp kế chân không được thiết kế với đa dạng mẫu mã, kiểu loại như dạng cơ, dạng điện tử, dạng có dầu,… Đáp ứng nhu cầu sử dụng trong nhiều hệ thống vận hành hay môi trường lắp đặt khác nhau.

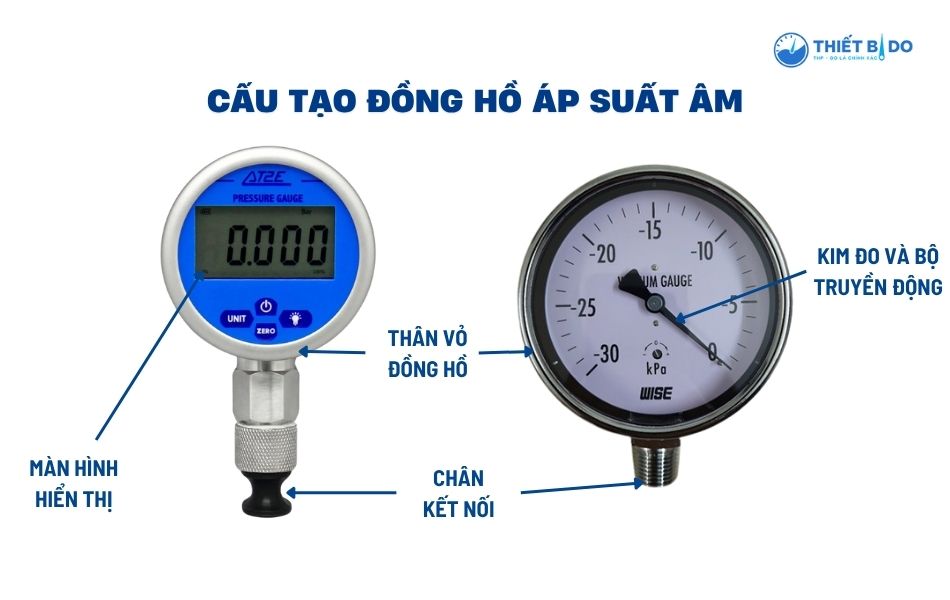

Cấu tạo và nguyên lý hoạt động của đồng hồ đo áp suất âm

Về cấu tạo và nguyên lý hoạt động của đồng hồ đo áp suất chân không cơ bản khá đơn giản. Trong đó, cấu tạo của sản phẩm gồm 5 bộ phận chính như sau:

• Thân vỏ: Bộ phận bảo vệ toàn bộ các chi tiết bên trong đồng hồ và được làm từ chất liệu thép, inox,… có khả năng chịu lực, nhiệt và áp suất tốt.
• Mặt đồng hồ: Hiển thị các thông số cần thiết và được bảo vệ bằng lớp kính an toàn, kính cường lực để tránh tác động từ bên ngoài. Đây là bộ phận quan trọng trong cách đọc đồng hồ đo áp suất chân không đúng chuẩn, nhanh chóng.
• Kim đo và bộ truyền động: Truyền lực cảm biến để kim đo chỉ mức áp suất của hệ thống đang hoạt động và đối với đồng hồ áp suất âm điện tử sẽ thể hiện bằng số liệu trực tiếp.
• Ống Bourdon hoặc cảm biến áp: Bộ phận đóng vai trò quan trọng giúp nhận biết và chuyển đổi áp suất âm thành chuyển động cơ học hoặc tín hiệu điện.
• Chân kết nối: Đây là bộ phận để kết nối với hệ thống hoặc thiết bị cần đo áp suất và sử dụng dạng nối ren hoặc lắp bích đơn giản, chắc chắn.

Đối với nguyên lý hoạt động, áp kế âm sử dụng nguyên lý hút chân không để tạo ra áp suất thấp hơn áp suất môi trường xung quanh và thông qua hệ thống bơm chân không. Do đó, khi có áp suất hút vào đồng hồ, kim ống Bourdon sẽ chuyển động theo áp suất và thể hiện thông số trên mặt đồng hồ. Và khi ngừng hút, đồng hồ sẽ về vị trí 0 bar ban đầu.

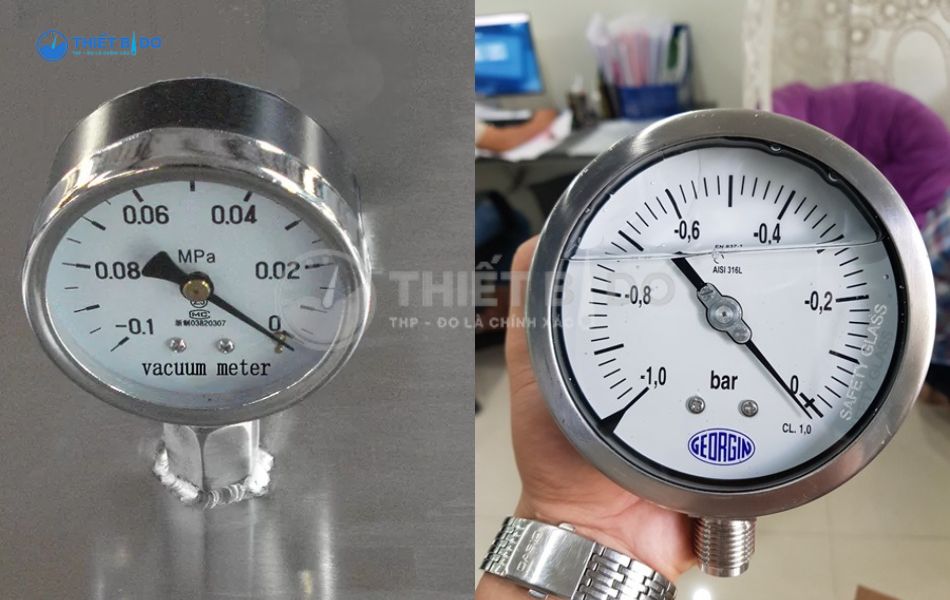

Đánh giá ưu nhược điểm của đồng hồ đo áp suất chân không

Đồng hồ đo áp suất âm là thiết bị quan trọng trong nhiều hệ thống chân không hiện nay và sở hữu nhiều ưu điểm nổi bật tuy nhiên cũng có một số hạn chế nhỏ, cụ thể như:

Ưu điểm

• Sản phẩm chuyên dùng trong môi trường áp âm, môi trường chân không, đảm bảo hệ thống vận hành ổn định, an toàn thông qua việc đo lường áp suất.
• Sở hữu dải đo lường áp suất rộng, đáp ứng nhu cầu trong nhiều hệ thống khác nhau.
• Được thiết kế với đa dạng mẫu mã, kích thước, kiểu kết nối hoặc chất liệu, phù hợp với từng môi trường và vị trí lắp đặt.
• Khả năng đo lường trong môi trường chân không với độ chính xác cao, sai số thấp.
• Cấu tạo đơn giản, dễ dàng lắp đặt và thay thế, bảo trì khi cần thiết.

Nhược điểm

• Không phù hợp để đo mức áp suất thông thường, mức áp suất dương.
• Giá thành khá cao bởi thiết kế chuyên biệt trong môi trường đặc biệt.

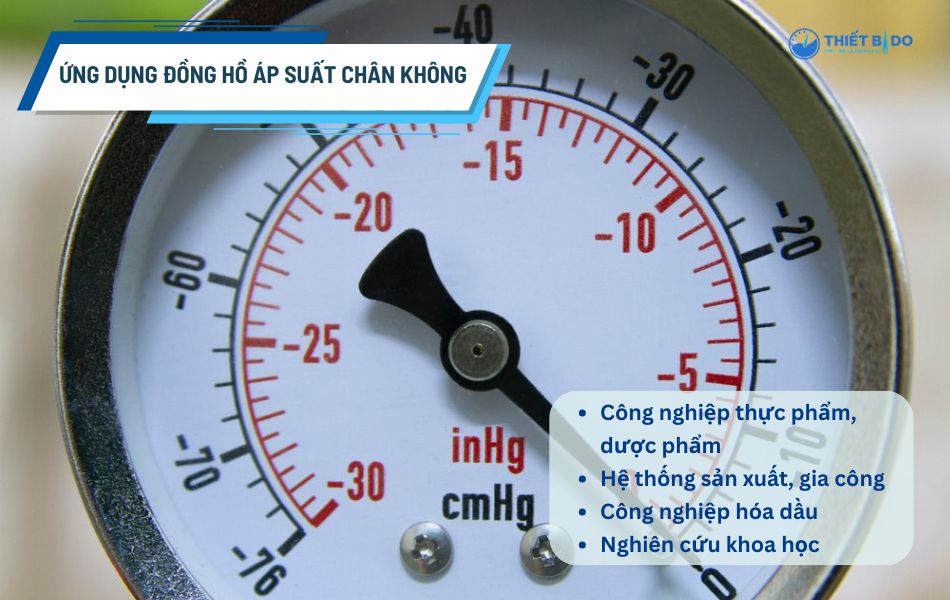

Ứng dụng phổ biến của đồng hồ đo áp suất chân không

Đồng hồ đo chân không có rất nhiều ứng dụng tuyệt vời trong các lĩnh vực công nghiệp hay đời sống hiện nay bởi những ưu điểm nổi bật mà chúng mang lại. Đặc biệt, những ứng dụng tiêu biểu không thể bỏ qua như:

• Công nghiệp thực phẩm, dược phẩm: Sử dụng áp kế chân không để đo lường trong hệ thống hút chân không sản phẩm nhằm đảm bảo tính vô trùng, đạt mức tiêu chuẩn.
• Hệ thống sản xuất, gia công: Sản phẩm giúp đo lường và đánh giá lực hút, nhiệt độ sấy đồng đều, đảm bảo hệ thống dây chuyền ổn định lâu dài.
• Công nghiệp hóa dầu: Tại các hệ thống đường ống hóa dầu, dẫn khí, quá trình vận hành cần kín, đảm bảo an toàn và đồng hồ đo áp suất giúp kiểm soát chặt chẽ thông số trong ngưỡng phù hợp.
• Nghiên cứu khoa học: Hỗ trợ quá trình theo dõi áp suất chính xác, phục vụ các thí nghiệm an toàn, đạt kết quả cao.

Hy vọng bài viết trên đây đã giúp các bạn đọc hiểu rõ hơn về đồng hồ đo áp suất chân không và lựa chọn sản phẩm phù hợp, kỹ lưỡng cho hệ thống của mình. Đừng quên, chọn mua các sản phẩm tại đơn vị cung cấp uy tín như tại Thiết bị đo THP để yên tâm về chất lượng, mức giá đồng hồ đo áp suất chân không và dịch vụ tốt nhất hiện nay nhé!
