Giải pháp giám sát hệ thống cấp nước SCADA – Nền tảng quản lý mạng lưới thông minh

Trong các hệ thống cấp nước hiện đại, giải pháp giám sát hệ thống cấp nước SCADA không còn quá xa lạ giúp theo dõi lưu lượng, áp suất và tình trạng vận hành của hệ thống theo thời gian thực hiệu quả, tối ưu. Việc kết hợp với các thiết bị như đồng hồ nước, cảm biến áp suất, bộ thu thập dữ liệu, phần mềm SCADA giúp hệ thống theo dõi tình trạng vận hành nhanh chóng, đảm bảo độ chính xác cao.

Với kinh nghiệm cung cấp nhiều thiết bị đo lường và van công nghiệp trên thị trường, Thiết bị đo THP hiện đang mang tới các sản phẩm chất lượng cho giải pháp SCADA trong ngành nước. Hãy cùng chúng tôi khám phá chi tiết trong bài viết dưới đây nhé!

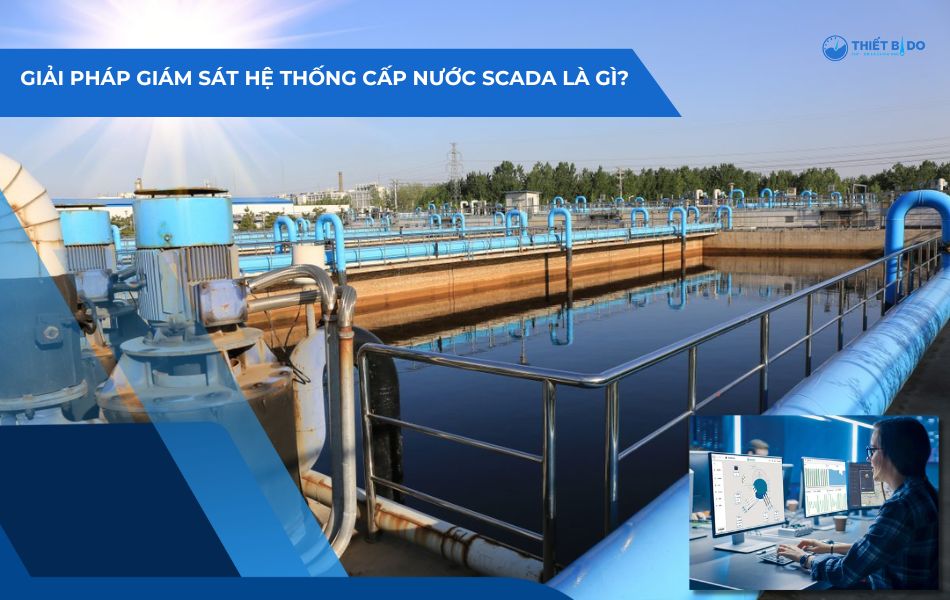

Giải pháp giám sát hệ thống cấp nước SCADA là gì?

SCADA được viết tắt từ cụm từ Supervisory Control and Data Acquisition, nghĩa là hệ thống giám sát, điều khiển và thu nhập dữ liệu từ xa. Do đó, giải pháp này hiện đang được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt phổ biến tại ngành cấp thoát nước.

Trong hệ thống cấp nước, giải pháp giám sát hệ thống cấp nước SCADA đóng vai trò như trung tâm quản lý thông minh, cho phép theo dõi toàn bộ hoạt động của mạng lưới từ nhà máy xử lý nước, trạm bơm cho đến các tuyến đường ống phân phối và các khu vực DMA.

Thông thường, SCADA trong ngành nước hoạt động thông qua các thiết bị như đồng hồ đo lưu lượng nước, cảm biến áp suất, cảm biến mực nước, thiết bị phân tích chất lượng nước. Các thành phần này giúp thu thập, truyền dữ liệu về SCADA và SCADA sẽ xử lý, hiển thị và lưu trữ thông tin giúp người vận hành theo dõi mạng lưới hiệu quả.

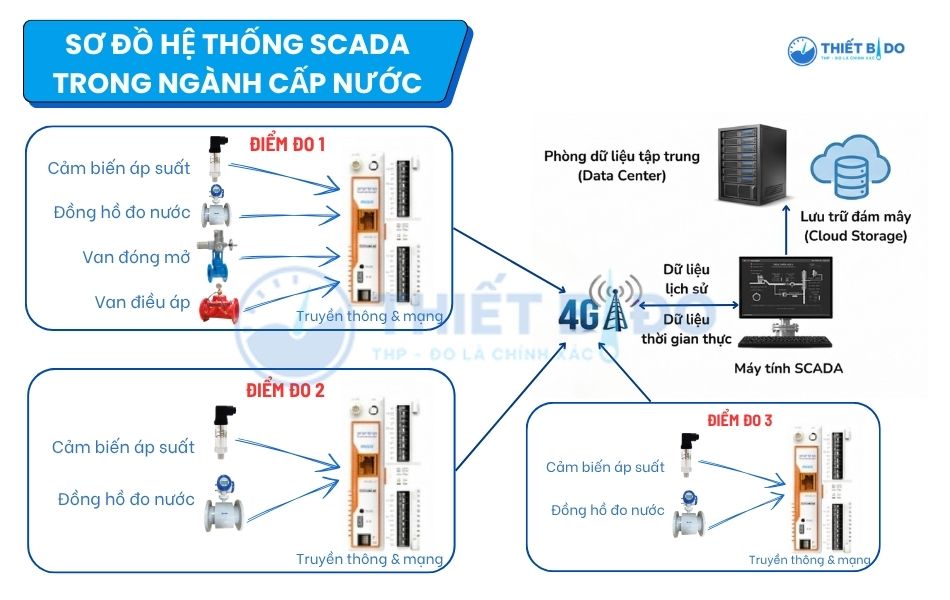

Sơ đồ giải pháp giám sát hệ thống cấp nước SCADA

Sau đây là sơ đồ giải pháp giám sát hệ thống cấp nước SCADA giúp các bạn đọc hiểu rõ hơn về các thiết bị trong đường ống các cách giám sát, vận hành hệ thống:

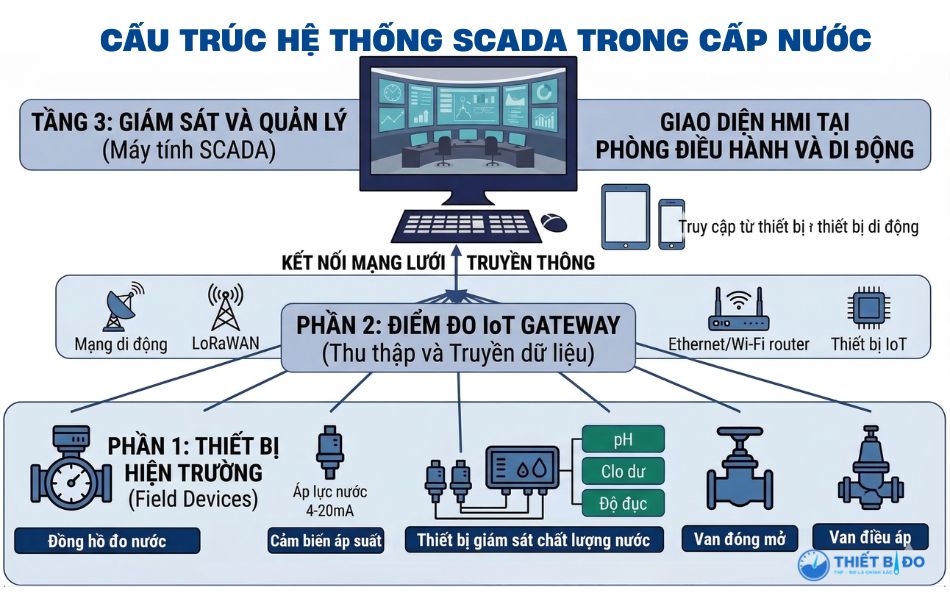

Cấu trúc cốt lõi của hệ thống SCADA trong ngành nước

Một hệ thống SCADA trong ngành cấp nước hoàn chỉnh gồm 3 tầng cốt lõi với các chức năng vận hành riêng biệt, đóng vai trò quan trọng cụ thể như sau:

Tầng 1: Thiết bị đo lường, cảm biến và kiểm soát

Tầng 1 bao gồm các thiết bị lắp đặt trực tiếp trên đường ống và tại trạm nhằm đo lường, cảm biến và kiểm soát hệ thống. Cụ thể với các bộ phận chính như:

• Cảm biến áp suất: Đây là thiết bị được dùng để đo áp lực nước trong đường ống, cảm biến chất lượng nước như pH, clo dư, độ đục,… và thường sử dụng tín hiệu đo 4-20mA…
• Đồng hồ đo nước: Thường được thiết kế với 2 loại chính là đồng hồ nước cơ dạng BMS (hỗ trợ dây xung, RS485… để kết nối với hệ thống SCADA) và đồng hồ nước điện tử, đồng hồ nước siêu âm giúp đo lượng nước tiêu thụ. Xem thêm các model chất lượng và sẵn kho giá tốt tại đây.
• Van đóng mở: Thực hiện các lệnh như đóng mở hoặc điều tiết dòng nước cấp phù hợp với nhu cầu và yêu cầu vận hành của hệ thống.
• Van điều áp: Hỗ trợ điều chỉnh và duy trì áp suất đường ống trong trạng thái ổn định, đảm bảo hệ thống vận hành bền bỉ, tối ưu.
• Thiết bị giám sát chất lượng nước: Giúp cảm biến chất Clo dư, độ pH, độ đục,… trong nước giúp hỗ trợ quá trình đánh giá chất lượng nguồn nước cấp.

Tầng 2: Truyền thông và mạng

Đây là tầng đảm bảo dữ liệu được truyền về trung tâm chính xác và thông qua nhiều cách như mạng di động, LoRaWAN, Ethernet/Wi-Fi hoặc thiết bị IoT.

Tầng 3: Giám sát và quản lý – Phòng điều hành trung tâm

Đây là nơi người vận hành tương tác với toàn bộ hệ thống thông qua phần mềm SCADA và được thiết kế với màn hình giám sát trạng thái, cảnh báo sự cố của nhà máy cấp nước. Đặc biệt, hệ thống có thể truy cập thông quan điện thoại, máy tính bảo để theo dõi tình trạng thực tế nhanh chóng.

Lợi ích khi triển khai giải pháp giám sát hệ thống cấp nước SCADA

Việc ứng dụng giải pháp SCADA trong quản lý mạng lưới cấp nước mang tới nhiều lợi ích thiết thực cho đơn vị vận hành, cụ thể như:

Tối ưu hóa áp lực và tiết kiệm điện năng

Áp lực nước trong mạng lưới đường ống luôn được kiểm soát ổn định để đảm bảo khả năng cấp nước hiệu quả, tránh gây hư hỏng đến thiết bị liên quan và hệ thống đường ống.

Đặc biệt, thông qua dữ liệu từ cảm biến áp suất, hệ thống SCADA có thể theo dõi áp lực tại nhiều điểm trong mạng lưới và hỗ trợ cân bằng áp lực giữa các khu vực ổn định, giảm tiêu thụ điện năng của từng trạm bơm.

Phát hiện rò rỉ và giảm thất thoát nước (DMA)

Giải pháp giám sát hệ thống cấp nước SCADA thường được kết hợp với giải pháp DMA để quản lý từng khu vực cấp nước riêng biệt, giúp giảm tỷ lệ thất thoát nước của từng khu vực hiệu quả.

Thông thường, mỗi khu vực DMA được lắp đặt van công nghiệp, đồng hồ nước, cảm biến áp suất và bộ thu thập dữ liệu để theo dõi, đo lường và phát hiện sự cố rò rỉ cũng như xử lý kịp thời, nhanh chóng.

Tuân thủ các quy định về môi trường

Bên cạnh việc giám sát lưu lượng, áp suất, SCADA có thể theo dõi các chỉ tiêu về chất lượng như độ pH, Clo dư, độ đục, nhiệt độ,… và dữ liệu được cập nhật liên tục giúp người vận hành kiểm soát chất lượng nước đảm bảo tiêu chuẩn cấp nước. Đặc biệt, nếu phát hiện các thông số vượt ngưỡng cho phép, hệ thống SCADA sẽ tự động cảnh báo để xử lý kịp thời.

Ngoài ra, giải pháp giám sát hệ thống cấp nước SCADA còn mang tới nhiều lợi ích như nâng cao hiệu quả bảo trì, giúp chuyển từ bảo trì định kỳ sang bảo trì dựa vào tình trạng thực tế thiết bị. Đồng thời, giúp dự báo nhu cầu tiêu thụ và lập kế hoạch mở rộng mạng lưới cấp nước trong tương lai hiệu quả.

Tăng cường an toàn và bảo mật

Hệ thống SCADA cải thiện an toàn bằng cách cung cấp dữ liệu thời gian thực giúp phản ứng nhanh với trường hợp khẩn cấp và bảo vệ hệ thống khỏi các nguy hiểm trên mạng hoặc truy cập trái phép.

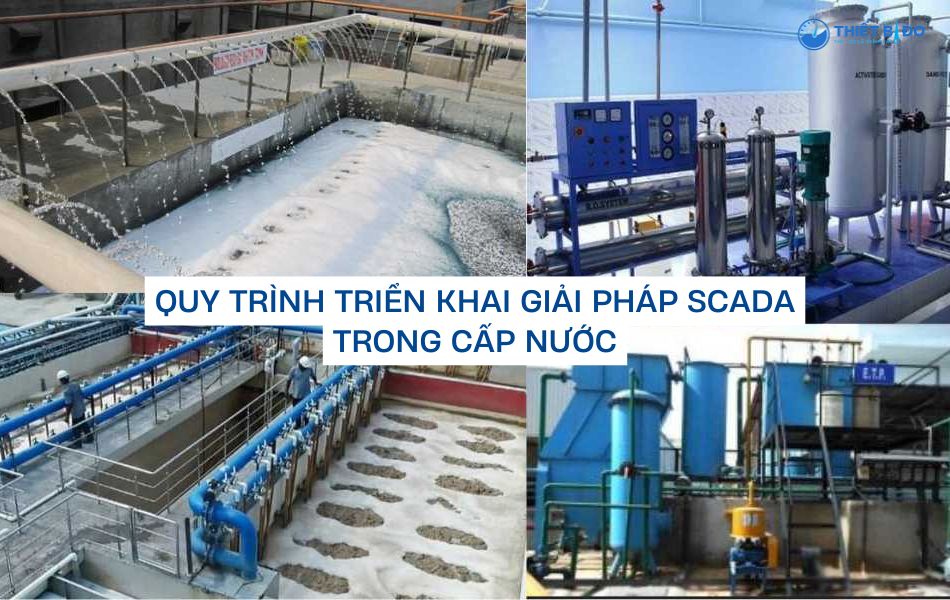

Quy trình triển khai giải pháp SCADA chuyên nghiệp

Để triển khai hệ thống SCADA cho mạng lưới cấp nước hiệu quả, dưới đây là quy trình vận hành khoa học và bài bản:

Bước 1: Tiến hành khảo sát mạng lưới đường ống, xác định điểm cần giám sát, khu vực DMA và đánh giá cơ sở hạ tầng hiện tại để lựa chọn phương án SCADA phù hợp.

Bước 2: Thiết kế sơ đồ kiến trúc hệ thống và lựa chọn các thiết bị phù hợp như đồng hồ nước, cảm biến, van,… với các tín hiệu kết nối tương thích hệ thống như tín hiệu 4-20mA, IOT gateway truyền tin GPRS/IoT. Đồng thời, thiết kế giao diện HMI trực quan với bảng điều khiển giám sát.

Bước 3: Sau khi đã lựa chọn thiết bị phù hợp, hãy lắp đặt cảm biến, đồng hồ nước, van công nghiệp và kết nối các tín hiệu theo đúng kỹ thuật tới hệ thống trung tâm.

Bước 4: Thiết lập phòng điều hành, cài đặt phần mềm SCADA trên máy chủ, màn hình giám sát, hệ thống cảnh báo và khu lưu trữ dữ liệu phù hợp.

Bước 5: Sau khi đã lắp đặt và thiết lập xong, hãy tiến hành chạy thử toàn bộ hệ thống để đánh giá độ chính xác dữ liệu, khả năng điều khiển từ xa và đào tạo, chuyển giao thông tin cho đội ngũ vận hành hệ thống.

Bước 6: Trong quá trình vận hành giải pháp giám sát hệ thống cấp nước SCADA cần thực hiện quá trình bảo trì định kỳ để đảm bảo hệ thống hoạt động ổn định và hiệu quả.

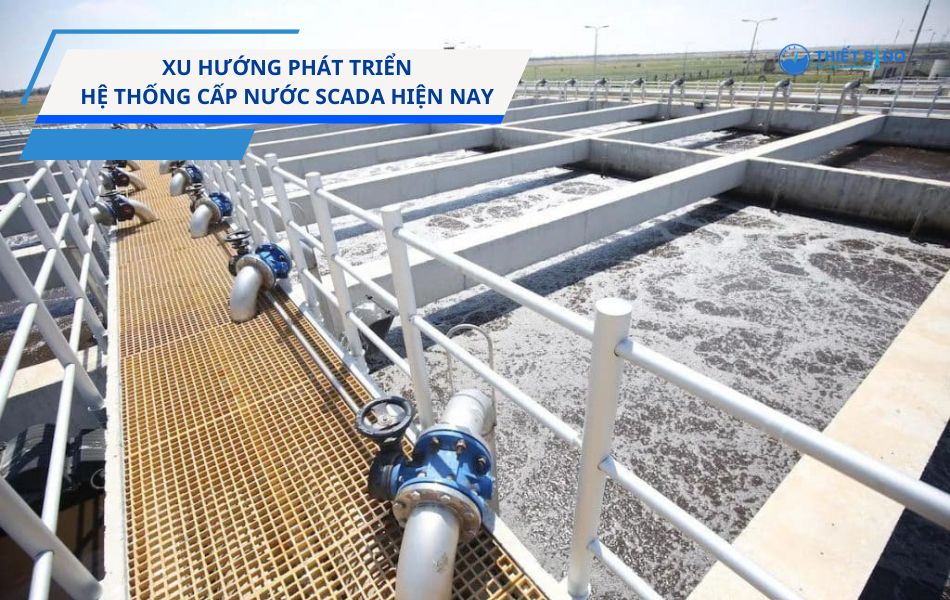

Xu hướng phát triển hệ thống cấp nước SCADA hiện nay

Trong thời đại công nghệ số phát triển, giải pháp giám sát hệ thống cấp nước SCADA hiện đang được tích hợp nhiều với công nghệ cao cấp, thông minh giúp nâng cao hiệu quả quản lý hệ thống cấp nước. Sau đây là một số xu hướng nổi bật:

• SCADA kết hợp IoT: Giúp mở rộng khả năng thu thập dữ liệu trên mạng lưới cấp nước, khả năng quản lý rộng và chính xác hơn.
• SCADA kết hợp phân tích dữ liệu lớn: Hỗ trợ phân tích bằng AI và ứng dụng Big Data, từ các dữ liệu SCADA giúp dự báo chính xác hơn về nhu cầu, vị trí rò rỉ hay sự cố.
• SCADA tích hợp hệ thống GIS: Đây là bản đồ GIS hỗ trợ quản lý mạng lưới đường ống trực quan, dễ nhìn hơn.

Việc đầu tư vào giải pháp giám sát hệ thống cấp nước SCADA không chỉ là đầu tư vào công nghệ mà còn đầu tư về năng suất vận hành hệ thống và sự phát triển của doanh nghiệp. Chính vì thế, mỗi một hệ thống cấp nước đều cần ứng dụng SCADA và các thiết bị chất lượng để đảm bảo hoạt động của mạng lưới cấp nước hiệu quả.

Là đơn vị cung cấp thiết bị đo lường và giải pháp giám sát công nghiệp uy tín, Thiết bị đo Tuấn Hưng Phát không chỉ mang đến các mẫu đồng hồ nước, cảm biến áp suất, van công nghiệp chất lượng mà còn đầy đủ các loại nổi tiếng, đang được tin chọn hiện nay. Liên hệ ngay 0961.694.858 để được tư vấn và đặt mua các thiết bị phù hợp tối ưu nhé!
