Lưu lượng kế điện tử: Đặc điểm cấu tạo, nguyên lý hoạt động

Trong bối cảnh hệ thống tự động hóa ngày càng phát triển, lưu lượng kế điện tử được xem là giải pháp thông minh trong ngành đo lường giúp đảm bảo khả năng đo lường chính xác và hỗ trợ giám sát, kiểm soát, tối ưu hiệu suất hệ thống hiệu quả. Để hiểu rõ hơn về lưu lượng kế điện tử là gì? Cấu tạo và hoạt động như thế nào, được ứng dụng thực tế ra sao? Hãy cùng theo dõi trong bài sau cùng Thiết bị đo THP nhé!

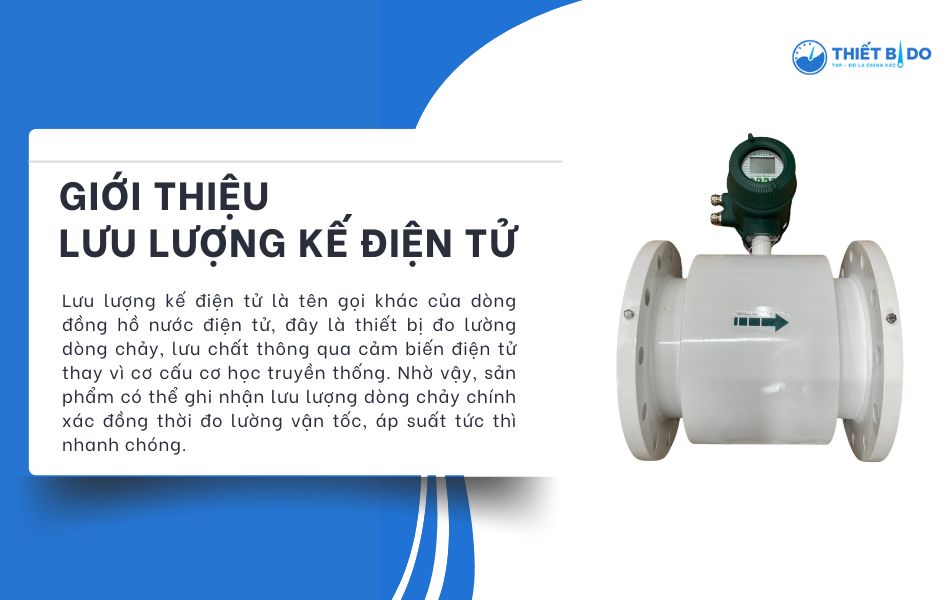

Lưu lượng kế điện tử – Đồng hồ nước điện tử

Lưu lượng kế điện tử là tên gọi khác của dòng đồng hồ nước điện tử, đây là thiết bị đo lường dòng chảy, lưu chất thông qua cảm biến điện tử thay vì cơ cấu cơ học truyền thống. Nhờ vậy, sản phẩm có thể ghi nhận lưu lượng dòng chảy chính xác đồng thời đo lường vận tốc, áp suất tức thì nhanh chóng.

Đặc biệt, lưu lượng kế điện tử có khả năng đo lường với sai số thấp chỉ từ 0.2% đến 0.5% nên đặc biệt phù hợp trong hệ thống cần sự chính xác cao. Đồng thời, với khả năng đo lường bằng bộ cảm biến nên dòng đồng hồ nước điện tử có thể sử dụng trong môi trường nước sạch, nước thải, nước nóng,…

Hiện nay, đồng hồ đo nước điện tử thường được làm từ chất liệu thép hoặc inox với độ bền vận hành cao. Bên cạnh đó, dòng đồng hồ này sở hữu màn hình hiển thị LCD trực quan hoặc kết nối với hệ thống điều khiển trung tâm, truyền dữ liệu từ xa nhanh chóng, giúp theo dõi, kiểm soát thông số kịp thời.

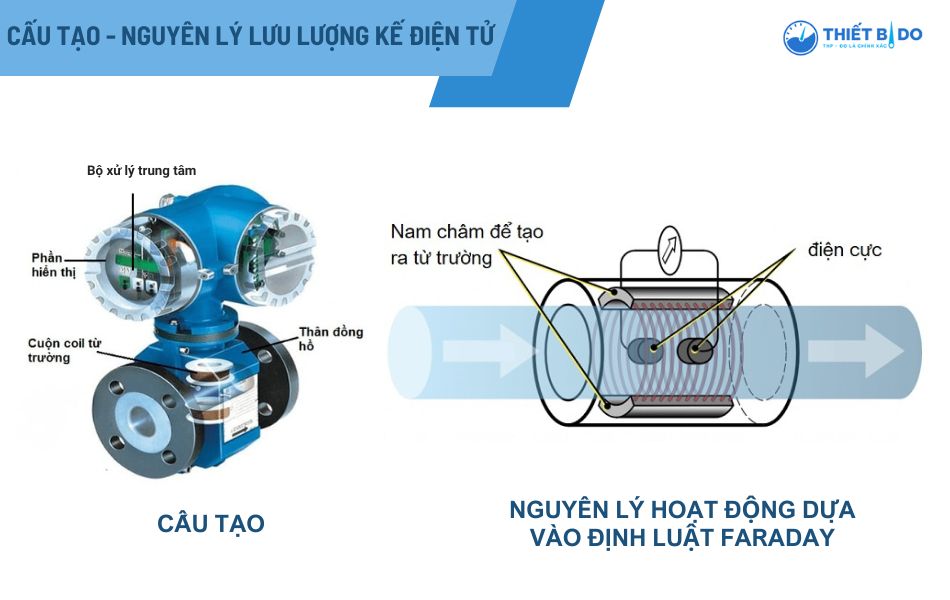

Cấu tạo và nguyên lý hoạt động của lưu lượng kế điện tử

Lưu lượng kế điện tử là thiết bị đo lường thông minh trong hệ thống dân dụng và đặc biệt trong công nghiệp, về cơ bản sản phẩm đều có cấu tạo và nguyên lý hoạt động như sau:

Cấu tạo

• Thân đồng hồ: Thân đồng hồ chứa các bộ phận khác ở bên trong và thường làm từ thép, inox với khả năng chịu lực tốt, độ bền cao. Bộ phận này kết nối trực tiếp với đường ống thông qua kiểu kết nối lắp bích chắc chắn.
• Cảm biến điện từ: Đây là bộ phận cảm biến lưu lượng đi qua đồng hồ và nó tạo ra 1 điện từ cảm ứng hỗ trợ quá trình đo lường. Cảm biến điện từ thường được đặt ở mặt trong thân đồng hồ, làm từ inox với khả năng dẫn điện và chống ăn mòn tốt.
• Cuộn coil từ trường: Thực hiện nhiệm vụ kích hoạt từ trường khi lưu chất đi qua và truyền tín hiệu về bộ xử lý trung tâm để đo lường, bộ phận này thường làm từ đồng hoặc nhôm.
• Bộ xử lý trung tâm: Được coi là bộ phận đầu não của lưu lượng kế điện tử và được thiết kế gồm bảng mạch gồm cầu nối dây, con chip xử lý để xử lý, chuyển đổi tín hiệu. Bộ xử lý trung tâm nhận tín hiệu và xử lý dữ liệu để truyền thông tin.
• Màn hình hiển thị: Hiển thị dữ liệu như tổng lưu lượng, lưu lượng tức thời, vận tốc,… trực quan trên màn hình hiển thị để người dùng dễ dàng quan sát.

Nguyên lý hoạt động

Lưu lượng kế điện tử hoạt động theo định luật cảm ứng điện từ Faraday của nhà khoa học người Anh, khi chất lỏng dẫn điện đi qua từ trường sẽ sinh ra điện áp tỷ lệ với vận tốc dòng chảy và dòng điện này cảm biến thu nhận và chuyển đổi sang giá trị lưu lượng.

Do đó, khi có dòng chảy dẫn điện đi qua, cảm biến và cuộn coil từ trường sẽ nhận biết và truyền đến bộ xử lý trung tâm xử lý và hiển thị trực quan số liệu trên màn hình hiển thị.

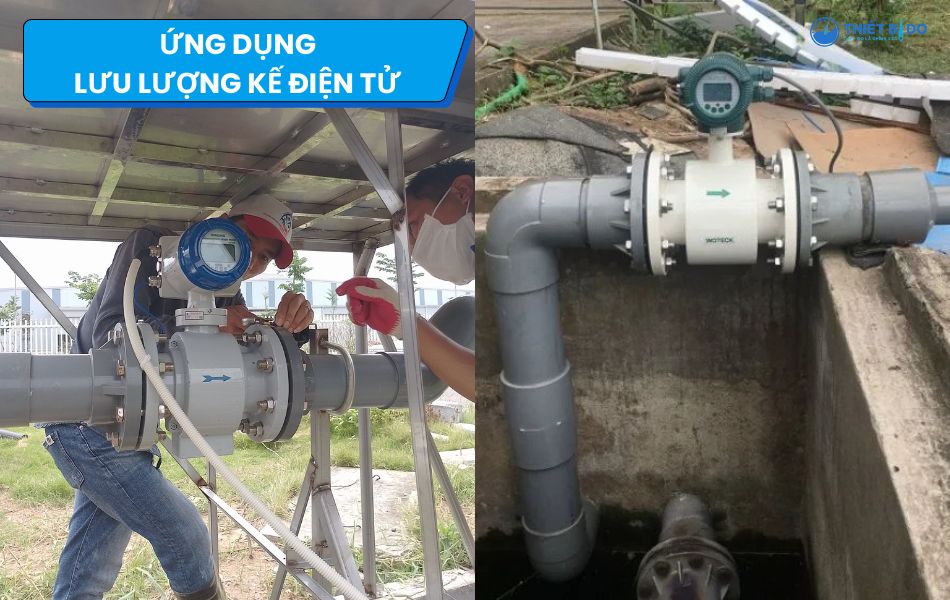

Đồng hồ nước điện tử thường được ứng dụng ở đâu?

Tính đến thời điểm hiện tại, lưu lượng kế điện tử đóng vai trò quan trọng giúp đảm bảo khả năng đo lường chính xác và theo dõi lưu lượng hoạt động hiệu quả, tối ưu. Dưới đây là các ứng dụng tiêu biểu không thể thiếu:

• Hệ thống cấp thoát nước khu chung cư, tòa nhà, khu trung tâm thương mại,…
• Nhà máy xử lý nước thải thành phố, khu công nghiệp, nhà máy sản xuất.
• Hệ thống HVAC – Chiller cần dùng đồng hồ nước điện tử để đảm bảo chính xác lưu lượng nước sạch, nước nóng nhằm đảm bảo hiệu suất làm mát tối ưu.
• Nhà máy sản xuất công nghiệp thực phẩm, dược phẩm, đồ uống, nước giải khát,…
• Hệ thống dẫn truyền hóa chất nhẹ, yêu cầu độ an toàn khi vận hành và hạn chế sai số trong đo lường.
• Hệ thống tự động hóa IoT hoặc kết hợp với PLC, BMS, SCADA, yêu cầu giám sát hệ thống từ xa, quản lý thông minh.

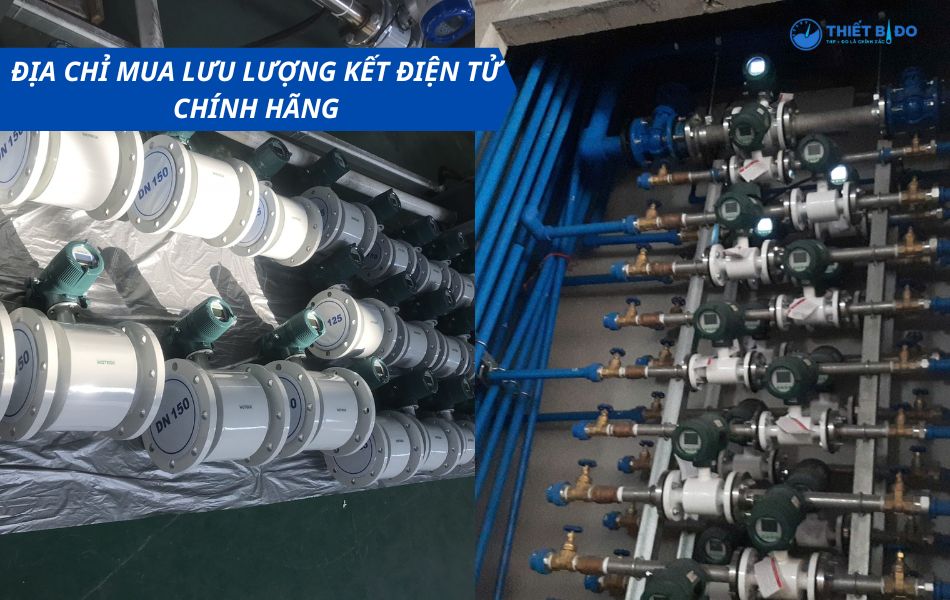

Tham khảo địa chỉ mua lưu lượng kế điện tử chính hãng, sẵn hàng

Ngày nay, đồng hồ nước điện tử không còn quá xa lạ và được tin chọn sử dụng rộng rãi trên thị trường. Tuy nhiên, để đảm bảo chất lượng sản phẩm cũng như mua hàng với mức giá tốt nhất, Quý khách nên tham khảo tại các đơn vị chính hãng, lâu năm trên thị trường.

Tự hào với hơn 17+ năm hoạt động trên thị trường thiết bị đo lường, Thiết bị đo THP hiện đang là đối tác đáng tin cậy và đã phân phối lưu lượng kế điện tử tới nhiều dự án, công trình quan trọng trên cả nước. Đặc biệt, các mẫu đồng hồ nước đều được chúng tôi nhập khẩu trực tiếp không quan trung quân, cam kết 100% chính hãng, nguyên đai nguyên kiện và giá thành cạnh tranh trên thị trường.

Thêm vào đó, lưu lượng kế điện từ do Thietbidothp.vn phân phối đều có đầy đủ CO, CQ, chính sách bảo hành, đổi trả minh bạch. Đồng thời, hàng luôn sẵn kho đầy đủ mẫu mã, kích thước từ DN15 đến DN600 để phục vụ khách hàng. Liên hệ ngay Hotline của chúng tôi để đội ngũ tư vấn nhiệt tình, sẵn sàng hỗ trợ 24/7 nhé!

Với khả năng đo lường chính xác, độ bền cao và dễ dàng tích hợp trong hệ thống thông minh, lưu lượng kế điện tử đang trở thành thiết bị không thể thiếu trong hệ thống kỹ thuật hiện đại. Hy vọng bài chia sẻ trên của Thietbidothp đã giúp các bạn đọc hiểu rõ hơn về sản phẩm và lựa chọn một model phù hợp nhất cho hệ thống của mình!
