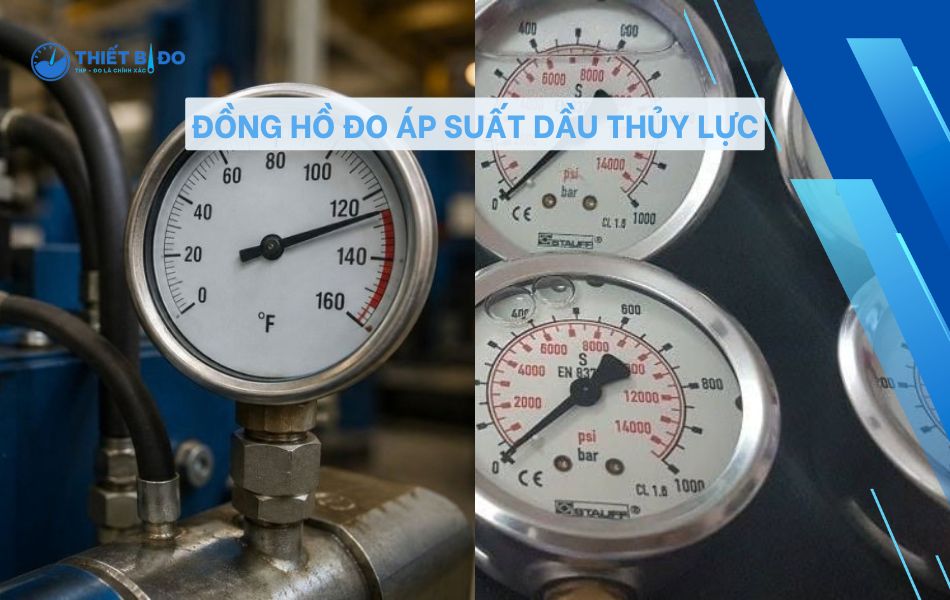

Đồng hồ đo áp suất dầu thủy lực: Cấu tạo, đặc điểm & báo giá

Áp suất dầu là yếu tố quyết định đến khả năng vận hành của hệ thống thủy lực nên cần sử dụng đồng hồ đo áp suất dầu thủy lực để theo dõi áp suất, chủ động theo dõi và kiểm soát hoạt động hệ thống ổn định. Trong bài viết dưới đây, Thiết bị đo THP sẽ chia sẻ rõ hơn để giúp bạn đọc có thêm kiến thức và kinh nghiệm, báo giá đồng hồ áp suất dầu thủy lực!

Nội dung chính

Đôi nét về đồng hồ đo áp suất dầu thủy lực

Đồng hồ đo áp suất dầu thủy lực là thiết bị chuyên dùng để đo lường và hiển thị kết quả của áp suất dầu trong hệ thống thủy lực nên thường được lắp đặt tại đường ống dầu, bơm thủy lực, cụm van,… Nhờ vậy, thiết bị giúp người vận hành theo dõi thông số trực tiếp và phát hiện tình trạng áp suất tăng, giảm hoặc thay đổi bất thường.

Thông thường, đồng hồ áp suất dầu thủy lực sử dụng loại đồng hồ đo dạng cơ với dải đo rộng từ khoảng 0 đến 1000 bar hoặc lớn hơn tùy theo thiết kế. Đồng thời, điểm chung của dòng đồng hồ này là vỏ chắc chắn, khả năng chống rung và giúp đo lường ổn định trong hệ thống áp lực cao.

đồng hồ đo áp suất dầu thủy lực là gì — Đồng hồ đo áp suất dầu thủy lực là gì?

Cấu tạo cơ bản của đồng hồ áp suất dầu thủy lực

Với thiết kế mẫu đồng hồ đo áp suất dầu thủy lực đa dạng nên nhìn chung sản phẩm đều có cấu tạo đơn giản và gồm các bộ phận cơ bản với nhiệm vụ hoạt động tương ứng như sau:

Thân vỏ đồng hồ

Đây là bộ phận bảo vệ chi tiết bên trong đồng hồ và thân vỏ thường được làm từ thép hoặc inox có khả năng chịu áp lực, nhiệt nhiệt tốt. Bên cạnh đó, thân đồng hồ trang bị chân kết nối dạng chân sau hoặc chân đứng, phù hợp với đường ống hoặc thiết bị thủy lực cần kết nối.

Mặt hiển thị

Mặt hiển thị được thiết kế với mặt số in các vạch chia độ gồm kim chỉ, đơn vị đo, dải đo,… cùng mặt kính bảo vệ bên ngoài thường bằng kính cường lực hoặc kính an toàn trong suốt giúp bảo vệ các bộ phận bên trong và dễ dàng đọc số liệu.

Đối với đồng hồ dạng điện tử, mặt hiển thị dạng LCD hoặc LED và hiển thị số trực tiếp, giúp dễ dàng đọc số liệu nhanh chóng, đơn giản.

Bộ phận cảm biến

Đây là bộ phận tiếp nhận áp suất từ dầu thủy lực và sử dụng với loại cảm biến đo phổ biến như ống Bourdon, công nghệ màng mỏng, áp điện, điện trở áp suất,… và thực hiện nhiệm vụ nhận lực tác động của áp lực dầu.

Bộ phận truyền động

Bộ phận này sẽ tiếp nhận chuyển động từ bộ phận cảm biến và truyền màn hình hiển thị giá trị áp suất tương ứng. Đối với đồng hồ dạng cơ, bộ truyền động gồm các bánh răng cơ khí, thanh nối và chuyển đổi chuyển động bộ phận cảm biến thành chuyển động xoay tròn tương ứng với kim đo.

Đối với đồng hồ dạng điện tử, bộ phận truyền động gồm các mạch xử lý tín hiệu và chuyển đổi tín hiệu số để hiển thị qua màn hình hiển thị, 1 số model còn được thiết kế với khả năng truyền tín hiệu tủ điều khiển, hệ thống trung tâm.

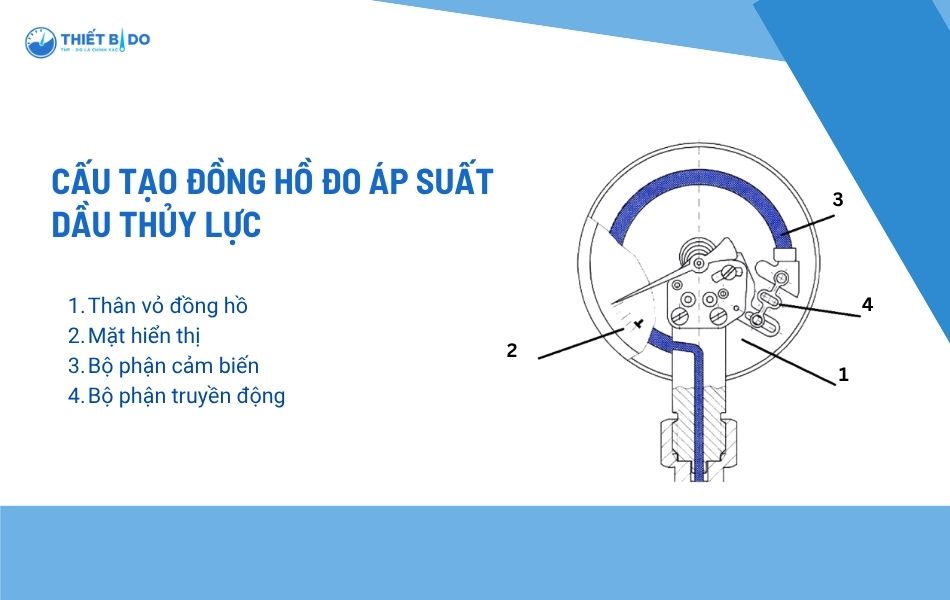

cấu tạo đồng hồ đo áp suất dầu thủy lực — Cấu tạo chính của đồng hồ áp suất dầu thủy lực gồm 4 bộ phận cơ bản

Đồng hồ đo áp suất dầu thủy lực có đặc điểm gì nổi bật?

Đồng hồ áp suất dầu thủy lực được sử dụng rộng rãi trong nhiều môi trường khắc nghiệt như máy ép thủy lực, hệ thống điều khiển, dây chuyền sản xuất công nghiệp,… bởi sản phẩm sở hữu nhiều ưu điểm và tiêu biểu với những điểm dưới đây:

Model được thiết kế với khả năng chịu áp cao với dải đo lên tới hàng nghìn bar, giúp hoạt động ổn định trong các hệ thống công nghiệp, ứng dụng nặng.
Đồng hồ đo áp suất dầu thủy lực thường được thiết kế bền bỉ với khả năng chống rung động và chịu áp lực cao giúp thiết bị hoạt động ổn định và gia tăng tuổi thọ lâu dài.
Thân và vỏ đồng hồ thường được làm bằng thép hoặc inox có khả năng chịu áp lực, chống ăn mòn và chịu nhiệt tốt, giúp đảm bảo độ bền lâu dài khi sử dụng.
Đặc biệt, sản phẩm được thiết kế với đa dạng kích cỡ mặt đồng hồ phổ biến như 63mm, 100mm, 150mm,… dễ dàng lắp đặt và nhu cầu quan sát kết quả thuận tiện hơn.
Một số model đồng hồ áp suất dầu thủy lực trang bị thêm dầu glycerin ở mặt hiển thị giúp giảm rung động và không bị ảnh hưởng đến kết quả khi sử dụng trong môi trường khắc nghiệt.
Ứng dụng rộng rãi trong nhiều hệ thống quy mô nhỏ đến công nghiệp lớn như máy ép thủy lực, hệ thống nâng hạ, máy sản xuất công nghiệp, cụm nguồn thủy lực, hệ thống bơm,…

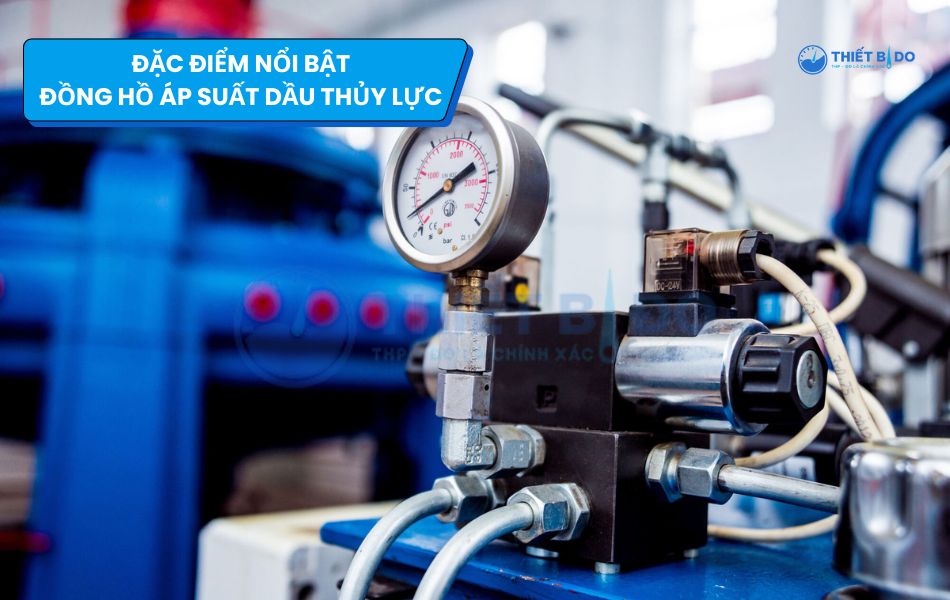

đặc điểm nổi bật của đồng hồ đo áp suất dầu thủy lực — Những ưu điểm đặc biệt của dòng đồng hồ đo áp suất dầu thủy lực

>>> Xem thêm các mẫu đồng hồ áp suất dầu thủy lực, đồng hồ áp suất lò giá rẻ, chất lượng tại danh mục đồng hồ đo áp suất để dễ dàng hơn trong việc lựa chọn nhé~

Báo giá đồng hồ đo áp suất dầu thủy lực mới tại Thiết bị đo THP

Giá đồng hồ đo áp suất dầu thủy lực trên thị trường khá đa dạng và dao động từ 200.000 đồng đến 8.000.000 đồng hoặc lớn hơn tùy theo dải đo, chất liệu, kết nối hay thương hiệu xuất xứ. Nhưng nhìn chung, các dòng đồng hồ từ Trung Quốc, Đài Loan sẽ có giá rẻ hơn các dòng từ Hàn Quốc, Đức bởi chất lượng và độ bền cũng như thương hiệu mang lại.

Để dễ dàng hơn trong việc tham khảo và lựa chọn đồng hồ áp suất dầu thủy lực có chi phí đầu tư phù hợp với nhu cầu, các bạn đọc có thể tham khảo nhanh bảng giá đồng hồ đo áp suất dầu thủy lực dưới đây:

Loại đồng hồ	Kích thước mặt đồng hồ	Giá tham khảo (VNĐ)
Đồng hồ đo áp suất dầu thủy lực dạng cơ	50mm	200.000 – 1.200.000
	63mm	220.000 – 1.850.000
	80mm	350.000 – 2.200.000
	100mm	450.000 – 3.500.000
	150mm – 160mm	800.000 – 6.500.000
Đồng hồ đo áp suất dầu thủy lực điện tử	63mm	2.200.000 – 8.500.000
	80mm	3.500.000 – 12.000.000
	90mm – 100mm	4.000.000 – 16.000.000

Lưu ý: Bảng giá trên chưa bao gồm thuế VAT, phí vận chuyển,… vui lòng liên hệ 0961.694.858 để nhận báo giá chi tiết nhé.

Một số câu hỏi thường gặp về đồng hồ đo áp suất dầu thủy lực

Trong quá trình tìm hiểu và sử dụng, người dùng thường quan tâm nhiều đến khả năng chịu nhiệt, bộ phụ kiện đi kèm hay thời gian hiệu chuẩn đồng hồ áp suất dầu thủy lực và dưới đây là những giải đáp chi tiết:

Đồng hồ áp suất dầu thủy lực có dùng được trong nhiệt độ cao không?

Câu trả lời là Có, tuy nhiên mỗi một model đều có giới hạn nhiệt độ riêng và người dùng cần tìm hiểu để lựa chọn sản phẩm có thông số làm việc phù hợp với yêu cầu hoạt động của hệ thống.

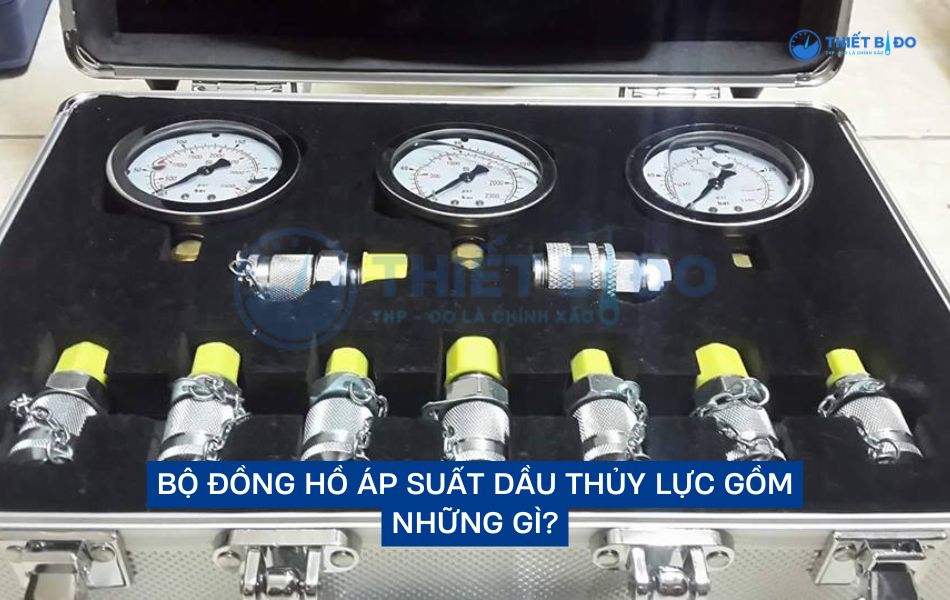

Bộ đồng hồ đo áp suất thủy lực gồm những gì?

Mỗi bộ đồng hồ đo áp suất thủy lực đều cơ bản gồm đồng hồ áp suất, đầu kết nối hệ thống và tùy vào từng vị trí lắp đặt còn có thêm một số thiết bị khác như đồng hồ, đầu nối, ống mềm thủy lực, bộ giảm chấn,…

Bao lâu nên hiệu chuẩn đồng hồ đo áp suất dầu thủy lực?

Đối với đồng hồ áp suất dầu thủy lực, cần được hiệu chuẩn định kỳ từ 6 đến 12 tháng/lần và đặc biệt các môi trường rung động có thời gian hiệu chuẩn ngắn hơn từ 3 đến 6 tháng/lần. Do đó, người dùng cần chú ý hiệu chuẩn định kỳ để đảm bảo độ chính xác và kết quả đo lường tin cậy.

Vì sao đồng hồ áp suất dầu thủy lực phải dùng loại chứa glycerin?

Hiện nay, không phải dòng đồng hồ đo áp suất dầu thủy lực đều chứa dầu nhưng loại đồng hồ chứa dầu glycerin được ưa chuộng sử dụng nhờ khả năng hạn chế rung động và hoạt động chính xác trong hệ thống khắc nghiệt. Đồng thời, dòng đồng hồ áp suất dầu glycerin bảo vệ các bộ phận bên trong khỏi tác động từ môi trường và dễ dàng đọc giá trị hơn.

Qua những chia sẻ trên, có thể thấy đồng hồ đo áp suất dầu thủy lực giữa vai trò quan trọng giúp theo dõi và kiểm soát áp suất hệ thống ổn định. Đặc biệt, hãy chọn mua sản phẩm tại các địa chỉ chính hãng, uy tín như tại Thiết bị đo Tuấn Hưng Phát để yên tâm về chất lượng và nhận tư vấn chuyên sâu cùng báo giá ưu đãi nhé!
