Đồng hồ đo lưu lượng gas: Cấu tạo & các dòng đồng hồ phổ biến

Đồng hồ đo lưu lượng gas là giải pháp đo lường không thể thiếu trong các hệ thống khí công nghiệp, khí nén, khí thiên nhiên,… nhờ khả năng đo lưu lượng chính xác, ổn định và hỗ trợ quản lý tiêu thụ hiệu quả. Hãy cùng Thiết bị đo THP tìm hiểu cấu tạo, các công nghệ đo phổ biến và cách lựa chọn đồng hồ phù hợp cho hệ thống của bạn trong bài sau nhé!

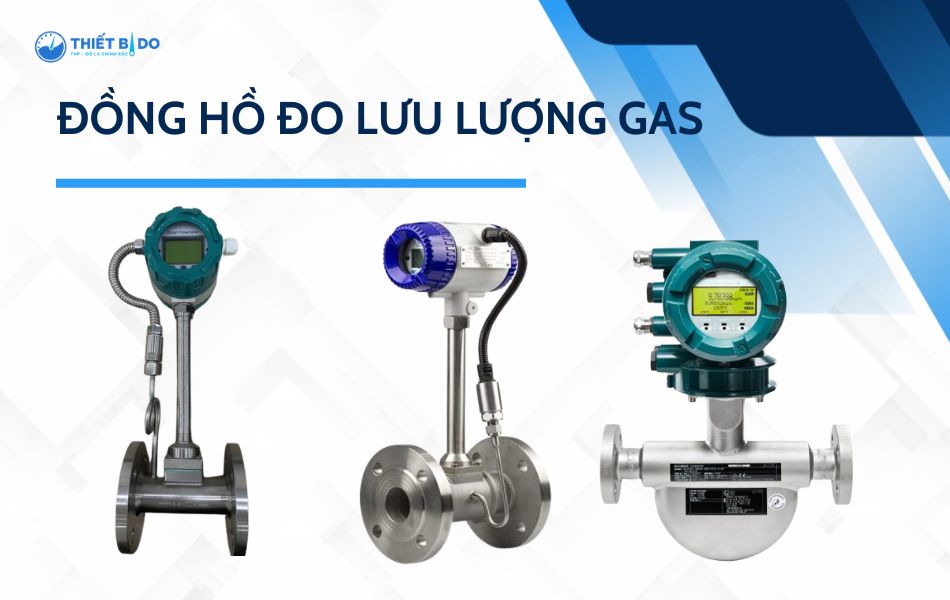

Đồng hồ đo lưu lượng gas là gì?

Đồng hồ đo lưu lượng gas có tên tiếng anh là Gas Flow Meter và là đồng hồ đo lường dùng để đo lưu lượng khí hoặc khí gas đi qua đường ống trong một khoảng thời gian nhất định. Trong đó, kết quả đo có thể được hiển thị theo đơn vị lưu lượng tức thời như m³/h, Nm³/h, kg/h, L/min… hoặc tổng lưu lượng tích lũy, giúp người vận hành dễ dàng theo dõi và kiểm soát lượng khí tiêu thụ.

Điểm nổi bật của đồng hồ lưu lượng gas được thiết kế chuyên biệt để làm việc với môi trường khí có mật độ thấp, áp suất và nhiệt độ thường xuyên thay đổi.  Do đó, sản phẩm có khả năng đo nhiều loại khí khác nhau một cách chính xác như khí thiên nhiên, khí LPG, khí CNG, khí nén, Oxy, Nitơ, CO₂, Biogas, hơi công nghiệp và nhiều loại khí kỹ thuật khác…

Sở hữu với đa dạng kích cỡ từ DN15 đến DN600 hoặc lớn hơn tùy theo nhu cầu sử dụng, đặc điểm chung của dòng đồng hồ đo gas là kiểu kết nối mặt bích chắc chắn, tạo độ kín khít và chịu áp lực, nhiệt độ cao. Vì thế, đồng hồ lưu lượng gas hiện đang được ứng dụng rộng rãi trong các hệ thống dầu khí, hóa chất, thực phẩm, dược phẩm, luyện kim, sản xuất điện, hệ thống lò hơi,..

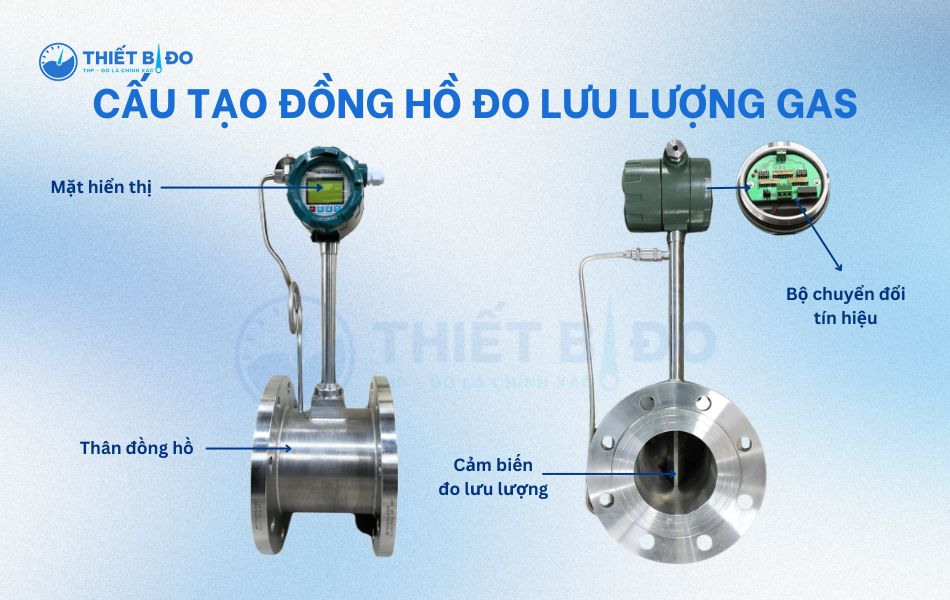

Cấu tạo cơ bản của đồng hồ đo lưu lượng gas

Mặc dù mỗi công nghệ đo sẽ có thiết kế riêng, nhưng hầu hết các dòng đồng hồ đo lưu lượng gas đều gồm 4 bộ phận chính là thân đồng hồ, cảm biến đo lưu lượng, bộ chuyển đổi tín hiệu và màn hình hiển thị với mỗi bộ phận đóng vai trò quan trọng như sau:

• Thân đồng hồ: Là bộ phận tiếp xúc trực tiếp với lưu chất, thường được chế tạo từ inox 304, inox 316 hoặc thép carbon nhằm đảm bảo khả năng chịu áp lực, chịu nhiệt và chống ăn mòn. Đây cũng là bộ phận kết nối trực tiếp với đường ống với nhiều kiểu kết nối như mặt bích hoặc clamp để phù hợp với từng hệ thống đường ống và tiêu chuẩn lắp đặt.
• Cảm biến đo lưu lượng: Đóng vai trò quan trọng và thường được thiết kế tùy theo dòng đồng hồ với công nghệ đo tương ứng như Vortex, Thermal hay Coriolis mà cảm biến sẽ được thiết kế và hoạt động theo nguyên lý khác nhau để xác định lưu lượng khí đi qua.
• Bộ chuyển đổi tín hiệu (Transmitter): Có nhiệm vụ xử lý tín hiệu từ cảm biến và chuyển đổi thành các giá trị lưu lượng hiển thị trên màn hình hoặc truyền về hệ thống điều khiển trung tâm thông qua các tín hiệu chuẩn như 4-20mA, Pulse, Modbus, HART, RS485,…
• Màn hình hiển thị: Bộ phận này hiển thị trực tiếp lưu lượng tức thời, lưu lượng tích lũy, nhiệt độ, áp suất hoặc các thông số vận hành khác tùy theo từng model, giúp người vận hành dễ dàng quan sát và theo dõi.

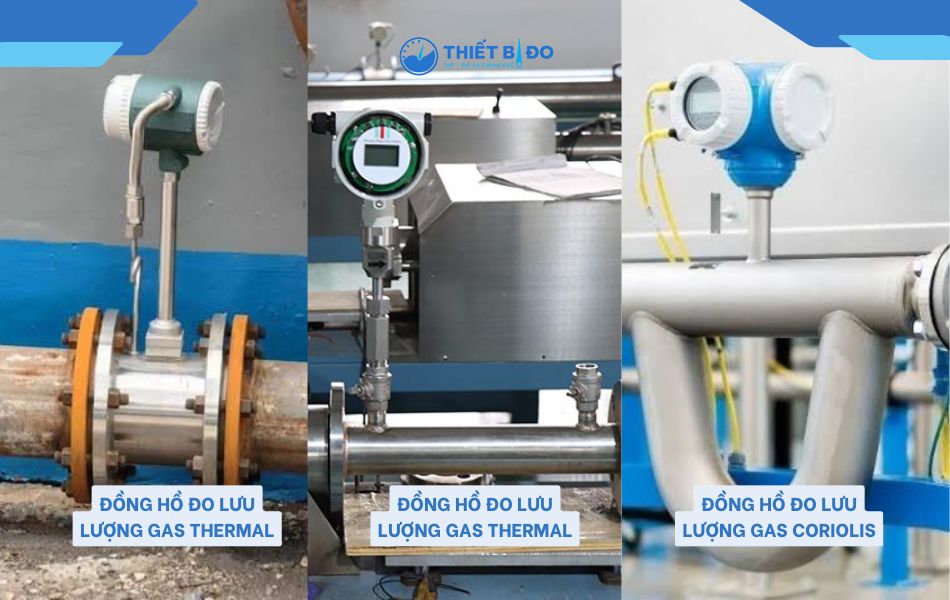

Các loại đồng hồ đo lưu lượng gas phổ biến hiện nay

Hiện nay, để đáp ứng nhu cầu đo lường khí trong nhiều môi trường làm việc khác nhau, trên thị trường có rất nhiều công nghệ đo lưu lượng gas với nguyên lý hoạt động riêng. Trong đó, ba dòng đồng hồ đo lưu lượng gas thông dụng dưới đây được đánh giá cao về độ chính xác, độ ổn định và khả năng ứng dụng thực tế.

Đồng hồ đo lưu lượng gas Vortex

Dòng van này hoạt động dựa trên hiện tượng tạo xoáy Kármán khi dòng khí đi qua một vật cản được thiết kế bên trong thân đồng hồ. Do đó, dựa vào số lượng và tần suất của các dòng xoáy này, đồng hồ sẽ tính toán lưu lượng khí đang chảy trong đường ống một cách chính xác.

Đây là dòng đồng hồ được đánh giá cao nhờ khả năng đo ổn định, ít bị ảnh hưởng bởi sự thay đổi nhiệt độ và áp suất. Đặc biệt, đồng hồ đo khí gas Vortex không có bộ phận chuyển động nên hạn chế hao mòn cơ khí, giảm chi phí bảo trì và duy trì độ chính xác trong thời gian dài.

Sở hữu độ chính xác cao, đảm bảo độ bền bỉ trong lâu dài và phù hợp trong hệ thống yêu cầu vận hành liên tục nên sản phẩm sử dụng rộng rãi trong nhiều môi trường như khí nén, khí thiên nhiên, gas, hơi nước và các loại khí công nghiệp khác.

Đồng hồ đo lưu lượng gas Thermal

Đồng hồ đo lưu lượng gas Thermal là dòng van hoạt động dựa trên sự thay đổi nhiệt khi dòng khí đi qua cảm biến và từ sự thay đổi này, thiết bị sẽ xác định chính xác lượng khí đang lưu thông trong đường ống. Chính vì thế, model này đặc biệt phù hợp với các hệ thống có lưu lượng khí nhỏ hoặc cần theo dõi chính xác lượng khí tiêu thụ.

Bên cạnh đó, model này có khả năng đo trực tiếp lưu lượng khối nên kết quả ít bị ảnh hưởng bởi sự thay đổi của nhiệt độ hoặc áp suất, hoạt động ổn định ngay cả khi lưu lượng thấp. Vì thế, sản phẩm có thể đo lường trong nhiều loại khí khác nhau như khí nén, Nitơ, Oxy, CO₂, Biogas…

Đồng hồ đo lưu lượng gas Coriolis

Là dòng đồng hồ đo lưu lượng gas cao cấp hoạt động dựa trên hiệu ứng lực Coriolis tác động lên các ống đo dao động, được đánh giá có độ chính xác hàng đầu hiện nay. Cho nên, đồng hồ đo lưu lượng gas Coriolis có thể đo trực tiếp khối lượng khí đi qua một cách rất chính xác, ngay cả khi áp suất hoặc nhiệt độ của hệ thống thay đổi.

Ngoài chức năng đo lưu lượng, nhiều model Coriolis còn có thể đo thêm nhiệt độ và mật độ của môi chất, giúp người dùng theo dõi hệ thống toàn diện hơn. Nhờ vậy, dòng đồng hồ này thích hợp cho các hệ thống yêu cầu kiểm soát chính xác như dầu khí, hóa chất, thực phẩm và dược phẩm.

~~ Nếu bạn vẫn đang tìm kiếm dòng đồng hồ đo lưu lượng gas phù hợp nhu cầu, hãy tham khảo thêm các sản phẩm chất lượng tại danh mục đồng hồ đo lưu lượng để có thêm nhiều sự lựa chọn và Top thương hiệu tin dùng nhé!

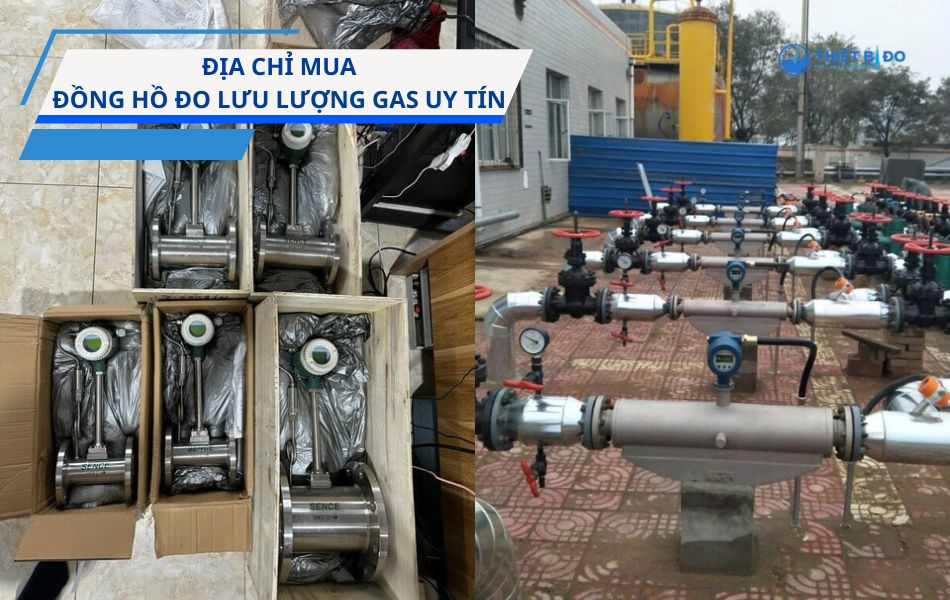

Mua đồng hồ đo lưu lượng gas chính hãng tại Thiết bị đo THP

Việc lựa chọn đúng thiết bị và nhà cung cấp uy tín là yếu tố quan trọng giúp hệ thống vận hành ổn định, đảm bảo độ chính xác đo lường và tối ưu chi phí đầu tư lâu dài.

Thiết bị đo THP hiện là đơn vị chuyên phân phối các dòng đồng hồ đo lưu lượng gas chính hãng từ nhiều thương hiệu nổi tiếng trên thế giới tiêu biểu như Woteck. Cùng dịch vụ chất lượng nên chúng tôi đáp ứng đa dạng nhu cầu của các nhà máy, khu công nghiệp và hệ thống năng lượng trên thị trường.

Khi mua hàng tại Thietbidothp, khách hàng không chỉ yên tâm về chất lượng mà còn nhận được nhiều lợi ích như:

• Sở hữu đa dạng mẫu mã, công nghệ đo như Vortex, Thermal, Coriolis giúp đáp ứng nhu cầu, yêu cầu vận hành hệ thống khác nhau.
• Sẵn kho đồng hồ đo lưu lượng gas với nhiều kích thước từ DN15 đến DN600, đáp ứng trong các hệ thống lớn nhỏ khác nhau.
• Sản phẩm luôn chuẩn 100% chính hãng, đầy đủ CO, CQ và chứng nhận kiểm định khi cần.
• Chính sách bảo hành rõ ràng, hỗ trợ lắp đặt và hướng dẫn vận hành tận nơi theo yêu cầu từ A đến Z
• Đội ngũ kỹ thuật tư vấn lựa chọn thiết bị theo môi trường khí, áp suất, nhiệt độ và lưu lượng thực tế.
• Báo giá đồng hồ đo lưu lượng khí gas cạnh tranh, hỗ trợ giao hàng nhanh trên toàn quốc và cam kết chuẩn tiến độ dự án.

Với kinh nghiệm cung cấp thiết bị đo lường cho nhiều dự án công nghiệp, Thiết bị đo THP cam kết mang đến giải pháp đo lưu lượng khí chính xác, bền bỉ và phù hợp với từng hệ thống vận hành. Liên hệ ngay Hotline 0961.694.858 của chúng tôi để được tư vấn và báo giá kịp thời nhé.

Vậy là Thiết bị đo THP đã tổng hợp và chia sẻ về đồng hồ đo lưu lượng gas cũng như các dòng đồng hồ thông dụng, phổ biến trên thị trường. Hy vọng các bạn đọc có thể dễ dàng hơn trong việc tìm hiểu và lựa chọn được thiết bị phù hợp nhu cầu, tối ưu chi phí vận hành của doanh nghiệp về lâu về dài~
