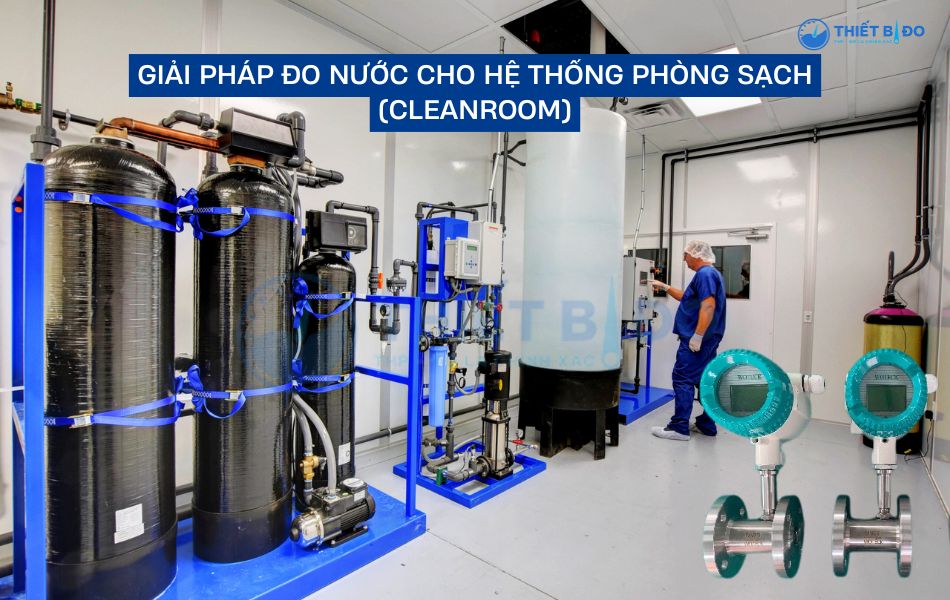

Giải pháp đo nước cho hệ thống phòng sạch (Cleanroom) tối ưu

Trong các hệ thống sản xuất dược phẩm, thực phẩm, yêu cầu độ sạch cao thì giải pháp đo nước cho hệ thống phòng sạch (Cleanroom) đang trở thành một phần quan trọng. Sở hữu khả năng đo lường chính xác, kiểm soát hệ thống vận hành và đảm bảo chất lượng sản phẩm đầu ra đúng chuẩn nên giải pháp này đang được tin chọn hiện nay.

Để hiểu rõ hơn về cấu tạo, sơ đồ cũng như tính ứng dụng của hệ thống đo nước phòng sạch, hãy cùng Thiết bị đo Tuấn Hưng Phát Valve theo dõi ngay bài viết dưới đây nhé!

Nội dung chính

Hệ thống phòng sạch là gì?

Phòng sạch (Cleanroom) là môi trường được kiểm soát nghiêm ngặt về bụi, vi khuẩn, độ ẩm, nhiệt độ và áp suất nhằm đảm bảo điều kiện sản xuất đạt tiêu chuẩn kỹ thuật cao. Tùy theo từng lĩnh vực, Cleanroom sẽ được thiết kế theo các cấp độ khác nhau như ISO Class 5, ISO Class 7 hay GMP,…

Hiện nay, phòng sạch đang được ứng dụng phổ biến trong nhiều ngành công nghiệp như sản xuất dược phẩm, thực phẩm, mỹ phẩm, vi mạch điện tử, bệnh viện, phòng thí nghiệm,… Trong quá trình vận hành, hệ thống này cần sử dụng rất nhiều nguồn nước khác nhau như nước RO, nước DI, nước tinh khiết,.. để hỗ trợ quá trình sản xuất, vệ sinh hay làm mát hiệu quả.

Vì vậy, việc theo dõi lưu lượng và kiểm soát dòng chảy trở thành yếu tố quan trọng giúp hệ thống hoạt động ổn định, đồng thời đảm bảo chất lượng sản phẩm đầu ra.

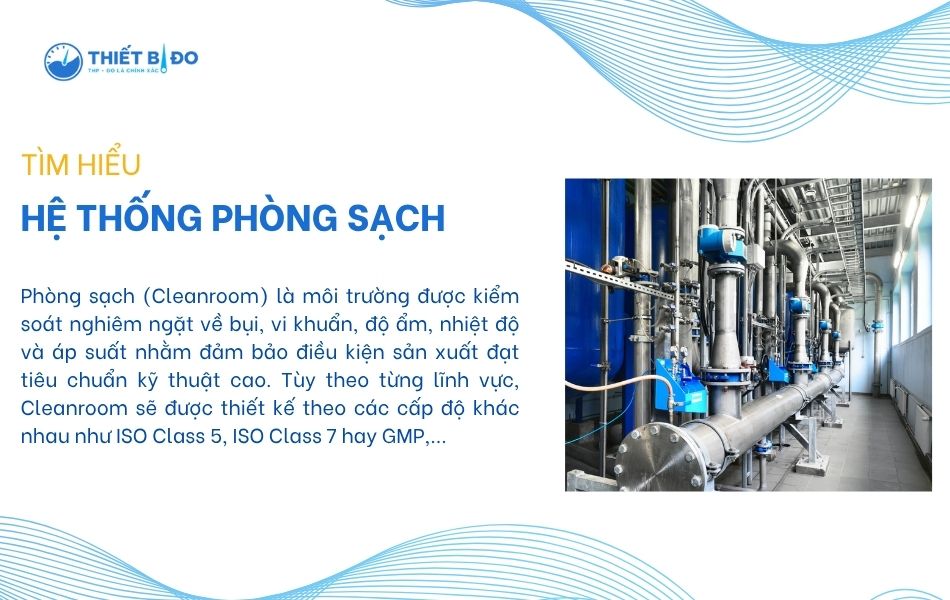

tìm hiểu về hệ thống phòng sạch cleanroom — Phòng sạch là khu vực yêu cầu tiêu chuẩn vận hành rất cao và hạn chế tối ra nguy cơ nhiễm bẩn khi sản xuất

Giới thiệu giải pháp đo nước cho hệ thống phòng sạch (Cleanroom)

Giải pháp đo nước cho hệ thống phòng sạch (Cleanroom) là giải pháp sử dụng các thiết bị đo lưu lượng, cảm biến cùng hệ thống giám sát trung tâm để kiểm soát toàn bộ quá trình sử dụng nước trong hệ thống.

Điểm đặc biệt của hệ thống đo nước Cleanroom là cần sử dụng các thiết bị đo lường có độ chính xác cao và được làm từ vật liệu đạt chuẩn an toàn vệ sinh, đảm bảo độ bền ổn định liên tục. Đồng thời, dữ liệu đo lường luôn được cập nhật liên tục theo thời gian thực và người vận hành có thể theo dõi, xử lý từ xa kịp thời.

Hiện nay, giải pháp đo nước phòng sạch không chỉ phục vụ trong mục đích giám sát mà còn hỗ trợ quản lý tiêu hao nước, hạn chế thất thoát, rò rỉ và tối ưu vận hành. Nhờ vậy, việc đo lường nước giúp hệ thống vận hành ổn định và nâng cao hiệu quả sản xuất.

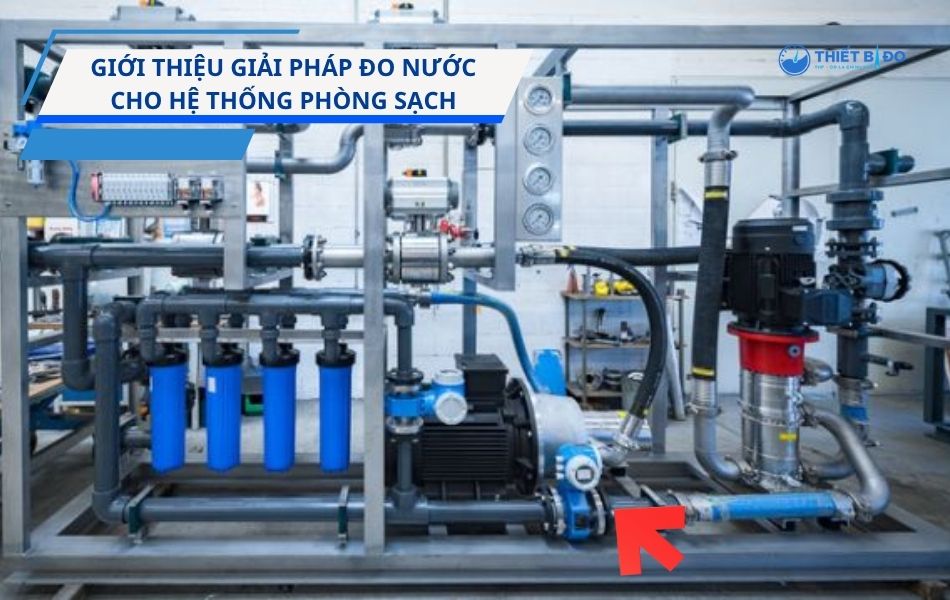

giải pháp đo nước cho hệ thống phòng sạch (cleanroom) là gì — Giải pháp đo nước cho Cleanroom mang đến nhiều lợi ích và giúp hệ thống vận hành ổn định, chính xác lâu dài

Sơ đồ vận hành giải pháp đo nước cho hệ thống phòng sạch (Cleanroom)

Trong hệ thống phòng sạch, nước sẽ được cấp từ hệ thống xử lý trung tâm như RO hoặc DI trước khi phân phối tới các khu vực sản xuất. Do đó, đồng hồ nước và cảm biến sẽ được lắp đặt tại các điểm phân phối để đo lường và giám sát liên tục trạng thái dòng chảy.

Để hiểu rõ hơn về cách vận hành giải pháp đo nước cho hệ thống phòng sạch (Cleanroom), hãy xem thêm trong bảng sơ đồ dưới đây:

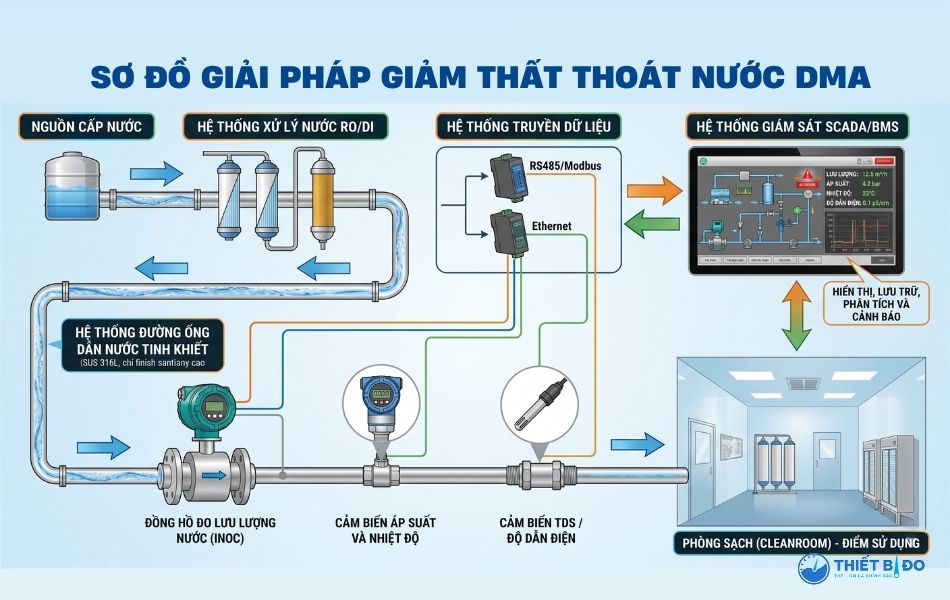

sơ đồ giải pháp đo nước cho hệ thống phòng sạch (cleanroom) — Tham khảo sơ đồ hoạt động hệ thống đo nước phòng sạch

Cấu tạo cơ bản trong hệ thống đo nước phòng sạch

Trong giải pháp đo nước cho hệ thống phòng sạch (Cleanroom) cơ bản luôn được thiết kế với các thành phần dưới đây để đảm bảo khả năng vận hành ổn định và chính xác:

Đồng hồ đo lưu lượng nước

Với nhiệm vụ đo và giám sát trực tiếp lưu lượng nước sử dụng trong hệ thống phòng sạch như hệ thống RO, nước tuần hoàn HVAC, nước DI, dây chuyền sản xuất công nghiệp,… Và yêu cầu khả năng đo lường chính xác, đảm bảo an toàn vệ sinh cao nên đồng hồ nước thường dùng trong giải pháp này được làm từ chất liệu inox như inox 304 hoặc inox 316.

Trong đó, đồng hồ đo nước điện tử inox thường được sử dụng rộng rãi và phổ biến trong giải pháp đo nước cho hệ thống phòng sạch (Cleanroom) nhờ khả năng đo lường ổn định và chính xác lâu dài. Còn đồng hồ siêu âm phù hợp trong các đường ống lớn, tiết kiệm chi phí lâu dài và đối với các ứng dụng dược phẩm, nước siêu tinh khiết thường ưu tiên sử dụng đồng hồ Coriolis.

Hệ thống nước RO/nước tinh khiết

Đây là hệ thống nguồn cấp trung tâm cho toàn bộ hệ thống Cleanroom với nhiệm vụ cung cấp nước đạt tiêu chuẩn sạch phục vụ trong quá trình sản xuất và vệ sinh thiết bị. Thông thường, hệ thống nước RO, nước tinh khiết được thiết kế với toàn bộ đường ống và thiết bị được làm từ inox để hạn chế nhiễm ion kim loại.

Cảm biến áp suất và nhiệt độ

Trong môi trường phòng sạch, nhiệt độ và áp suất nước luôn cần được duy trì ổn định để đem lại hệ thống hoạt động hiệu quả liên tục. Do đó, cảm biến áp suất và nhiệt độ được lắp đặt tại các tuyến ống chính nhằm theo dõi tình trạng vận hành dòng chảy và hạn chế sự cố, biến động bất thường xảy ra.

Cảm biến TDS/độ dẫn điện

Trong giải pháp đo nước cho hệ thống phòng sạch (Cleanroom) luôn cần sử dụng cảm biến TDS/độ dẫn điện để thực hiện nhiệm vụ giám sát chất lượng nước tinh khiết sau xử lý và đảm bảo chất lượng nguồn nước đạt chuẩn, mang lại sản phẩm đầu ra đúng yêu cầu.

Hệ thống truyền dữ liệu

Sau khi các thông số được đo lường, các dữ liệu sẽ được truyền về hệ thống trung tâm và thông qua các dữ liệu như RS485, Modbus hoặc Ethernet nhanh chóng và ổn định.

Hệ thống giám sát SCADA/BMS

Đây là nền tảng quản lý trung tâm cho phép hiển thị, lưu trữ và phân tích toàn bộ dữ liệu vận hành theo thời gian thực. Đặc biệt, hệ thống giám sát hỗ trợ cảnh báo khi xảy ra sự cố như giảm áp, lưu lượng bất thường hoặc chất lượng nước không đạt yêu cầu,… và đưa ra các phương án xử lý phù hợp, kịp thời.

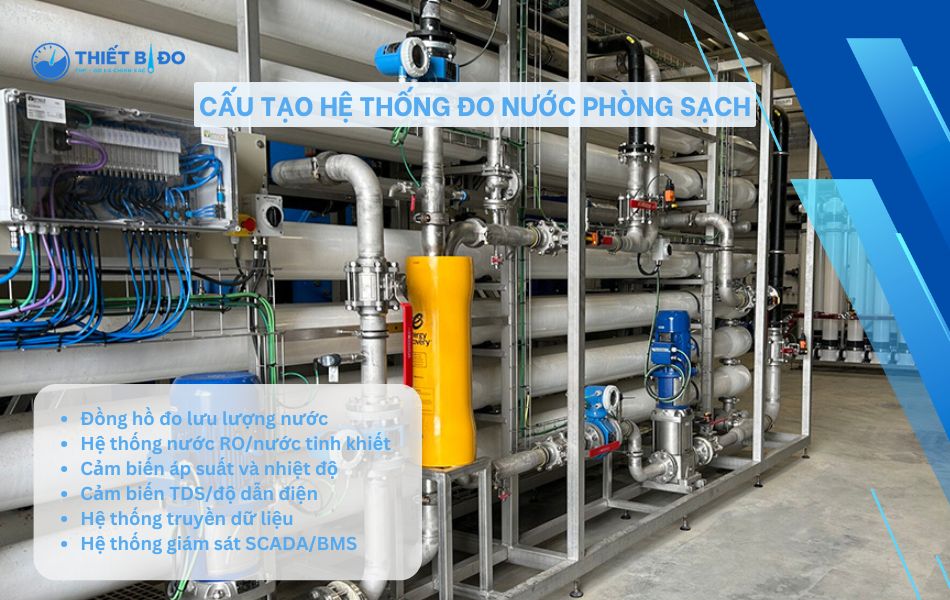

cấu tạo giải pháp đo nước cho hệ thống phòng sạch (cleanroom) gồm những gì — Các thành phần cần có trong giải pháp đo nước Cleanroom cơ bản

>>> Thiết bị đo THP hiện cung cấp đầy đủ các loại đồng hồ nước cho phòng sạch và đang được tin chọn trên thị trường với đa dạng mẫu mã cùng giá thành cạnh tranh.

So sánh nhanh các giải pháp đo nước dùng trong hệ thống Cleanroom

Các hệ thống đo nước phòng sạch hiện đang được ứng dụng với nhiều giải pháp đo lường khác nhau và phổ biến với 4 dòng cơ bản. Để giúp bạn đọc phân biệt và dễ dàng hơn trong việc lựa chọn, Thiết bị đo THP đã tổng hợp và so sánh trong bảng sau:

Tiêu chí	Đồng hồ nước điện tử	Đồng hồ nước siêu âm	Đồng hồ Coriolis	Đồng hồ đo turbine
Nguyên lý hoạt động	Cảm ứng điện từ	Sóng siêu âm	Dao động Coriolis	Cánh turbine quay kết hợp bộ truyền dữ liệu thông minh
Độ chính xác	±0.3 ~ ±0.5%	±0.5 ~ ±1%	±0.1 ~ ±0.2%	±0.05 ~ ±0.2%
Ưu điểm nổi bật	Đo ổn định, không bị ảnh hưởng áp suất, ít hao mòn	Không tiếp xúc dòng chảy, tuổi thọ cao	Độ chính xác cực cao, đo trực tiếp khối lượng	Được làm từ chất liệu inox chắc chắn, đồ bền và độ chính xác rất cao
Vị trí lắp đặt phù hợp	Đường cấp nước RO, nước tuần hoàn	Đường ống lớn, hệ thống HVAC	Đường cấp hóa chất, nước tinh khiết	Hệ thống nước chính, đường ống tổng
Môi trường ứng dụng	Nhà máy dược, thực phẩm, điện tử	Cleanroom quy mô lớn	Dược phẩm, phòng thí nghiệm	Nhà máy sản xuất nước tinh khiết, nước RO,…

Ứng dụng giải pháp đo nước cho hệ thống phòng sạch (Cleanroom) hiện nay

Nhờ khả năng giám sát chính xác và vận hành ổn định nên giải pháp đo nước phòng sạch giúp doanh nghiệp kiểm soát chất lượng nước hiệu quả và giảm thiểu rủi ro nhiễm bẩn, tiết kiệm năng lượng. Vì thế, hiện giải pháp đang được triển khai rộng rãi trong nhiều hệ thống như:

Hệ thống sản xuất dược phẩm GMP, mỹ phẩm yêu cầu độ sạch và tiêu chuẩn sạch nghiêm ngặt.
Nhà máy sản xuất chip điện tử, bán dẫn,…
Hệ thống sản xuất thực phẩm, đồ uống, nước giải khát, bia rượu,…
Phòng nghiên cứu, thí nghiệm, bệnh viện và trung tâm y tế.

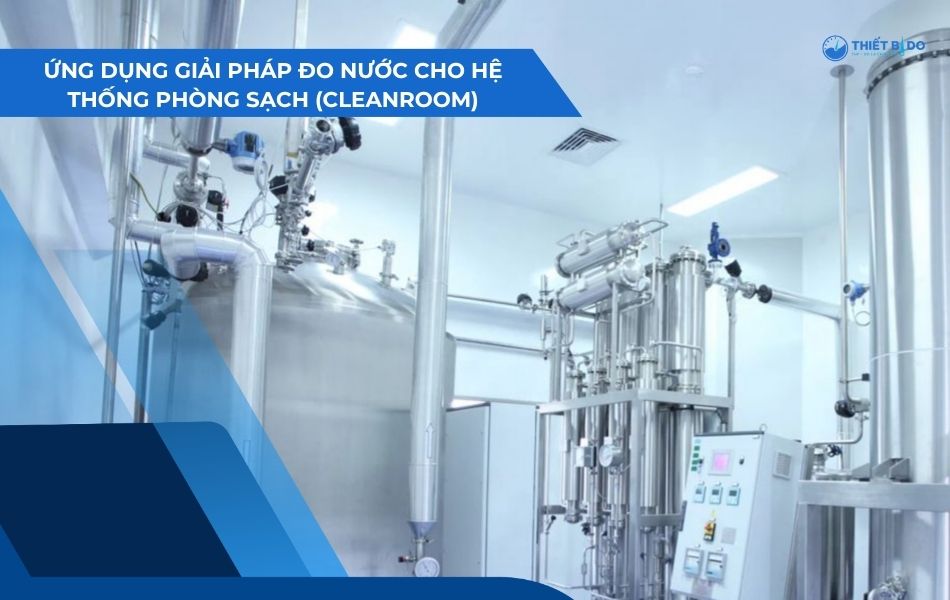

ứng dụng thực tế giải pháp đo nước cho hệ thống phòng sạch (cleanroom) — Tính ứng dụng của hệ thống đo nước Cleanroom hiện nay

Có thể thấy rằng, giải pháp đo nước cho hệ thống phòng sạch (cleanroom) không chỉ giúp kiểm soát lưu lượng nước mà còn đóng vai trò duy trì hệ thống vệ hành đạt tiêu chuẩn. Hy vọng bài chia sẻ trên của Thiết bị đo THP đã giúp bạn đọc hiểu rõ hơn về giải pháp và ứng dụng tối ưu. Nếu có bất cứ thắc mắc nào, hãy để lại bình luận dưới bài viết hoặc liên hệ ngay Hotline của chúng tôi nhé!
