Giải pháp đo nước hệ thống RO là gì? Cấu tạo và sơ đồ giải pháp

Giải pháp đo nước hệ thống RO hiện đang được ứng dụng khá rộng rãi và quan trọng trong hệ thống lọc nước RO để kiểm soát tốt lưu lượng, gia tăng hiệu suất và tránh lãng phí nguồn nước. Tuy nhiên, không phải ai cũng hiểu rõ về giải pháp này cũng như cấu tạo, sơ đồ vận hành của hệ thống, để làm rõ hơn hãy cùng Thiết bị đo THP khám phá ở bài viết sau!

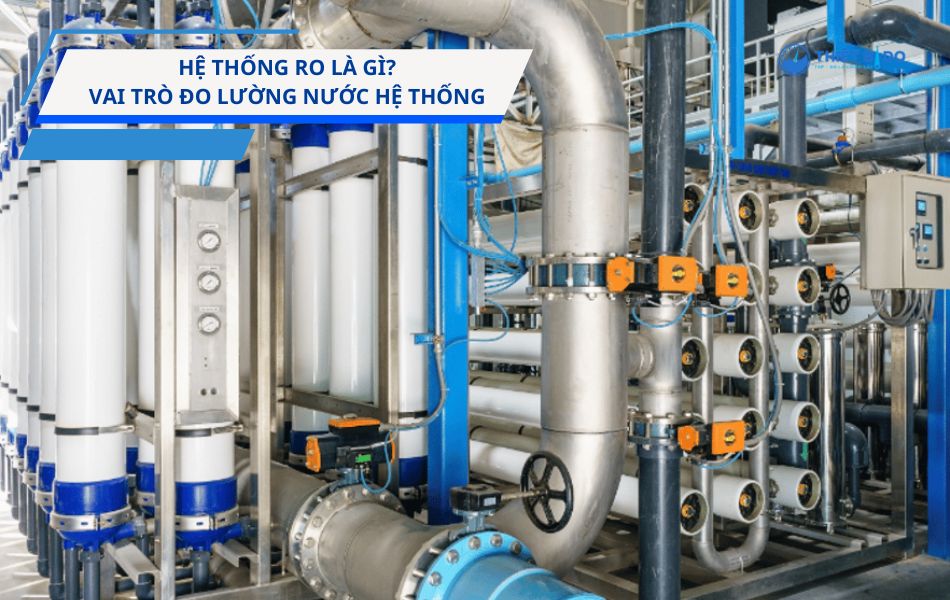

Hệ thống RO là gì? Vai trò đo lường nước trong hệ thống

Hệ thống RO là tên viết tắt của Reverse Osmosis, đây là công nghệ lọc nước sử dụng màng bán thấm để loại bỏ tạp chất, kim loại nặng và vi khuẩn bằng áp suất cao. Nhờ vậy, hệ thống RO giữ vai trò quan trọng và được ứng dụng phổ biến trong các nhà máy sản xuất nước tinh khiết, thực phẩm, dược phẩm, xử lý nước công nghiệp.

Đối với hệ thống RO, nước đóng vai trò quan trọng và liên tục được di chuyển qua nhiều công đoạn từ đầu vào đến màng RO và đầu ra. Do đó, toàn bộ quá trình hoạt động của hệ thống phụ thuộc rất lớn và lưu lượng nước nếu không được kiểm soát chính xác, hệ thống RO có thể gặp phải nhiều vấn đề như:

• Thiết nguồn nước cấp cần sử dụng trong hệ thống và làm giảm hiệu suất lọc.
• Lưu lượng không ổn định và có thể ảnh hưởng đến áp suất màng.
• Không kiểm soát được tỷ lệ nước tinh khiết, nước thải,…
• Khó khăn trong việc phát hiện và xử lý sự cố như tắc nghẽn, rò rỉ, nứt vỡ,…

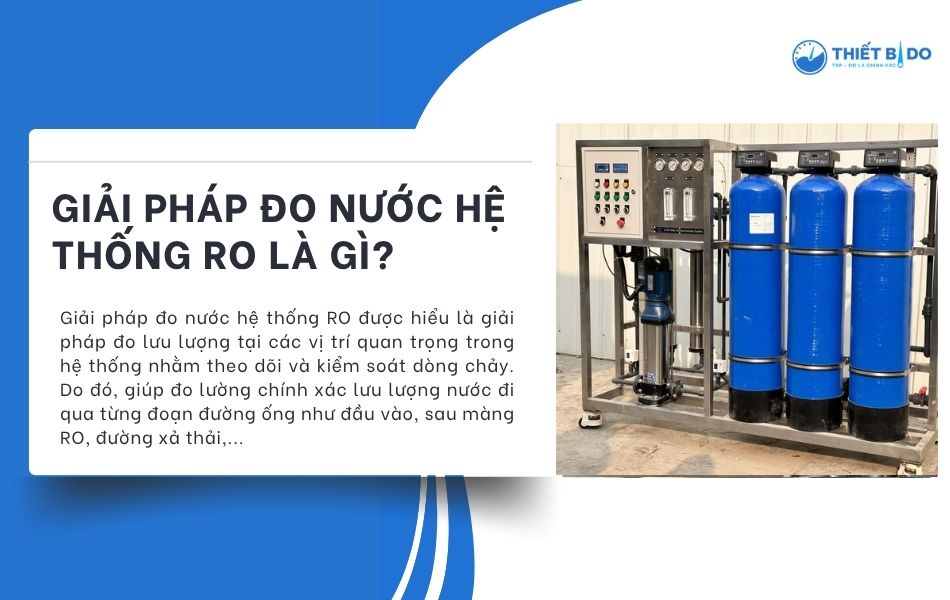

Mô tả về giải pháp đo nước hệ thống RO

Giải pháp đo nước hệ thống RO được hiểu đơn giản là giải pháp đo lưu lượng tại các vị trí quan trọng trong hệ thống nhằm theo dõi và kiểm soát dòng chảy. Do đó, giải pháp này giúp đo lường chính xác lưu lượng nước đi qua từng đoạn đường ống như đầu vào, sau màng RO, đường xả thải,…

Thông qua ứng dụng đo lưu lượng nước trong hệ thống RO, người vận hành không chỉ biết được chính xác lưu lượng nước đi qua đường ống mà còn mang tới nhiều lợi ích như:

• Xác định lượng nước sau lọc và nước thải, giúp đảm bảo lưu lượng đạt tiêu chuẩn xả thải an toàn.
• Hỗ trợ tính toán hiệu suất thu hồi, tối ưu năng suất vận hành.
• Phát hiện bất thường trong dòng chảy và kịp thời sửa chữa sự cố như rò rỉ, tắc nghẽn, nứt vỡ,…

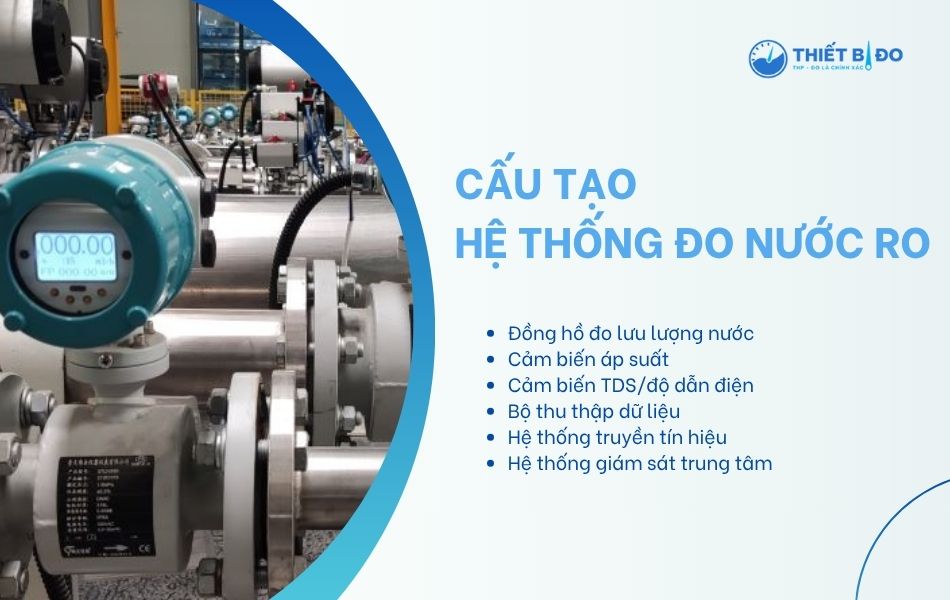

Cấu tạo hệ thống đo nước RO hiện nay

Một hệ thống đo nước RO hiện đại tuy có thể tích hợp nhiều thiết bị, nhưng trọng tâm vẫn xoay quanh việc đo và giám sát lưu lượng. Các thành phần chính bao gồm:

• Đồng hồ đo lưu lượng nước: Là thiết bị quan trọng giúp đo lường lưu lượng nước trong đường ống và thường được lắp đặt tại vị trí đầu vào, đầu ra để kiểm soát hiệu suất vận hành hệ thống RO. Hiện dòng đồng hồ nước RO được sử dụng với nhiều lợi khác nhau như dạng turbine, dạng siêu âm, dạng coriolis,…
• Cảm biến áp suất: Dòng cảm biến được lắp đặt trong hệ thống RO để theo dõi áp lực nước trong đường ống và hỗ trợ đánh giá tình trạng dòng chảy, phát hiện sớm các vấn đề như giảm hiệu suất màng RO, tắc nghẽn,… Thông thường, cảm biến áp suất được lắp tại điểm trước hoặc sau màng lọc để giám sát áp lực nước.
• Cảm biến TDS / độ dẫn điện: Đây là thành phần vô cùng quan trọng cần có trong hệ thống RO và được lắp tại đầu ra giúp kiểm soát chất lượng nước sau lọc. Cảm biến TDS không tham gia trực tiếp trong quá trình đo lường nhưng giúp đánh giá hiệu quả lọc và đảm bảo nước đã đạt tiêu chuẩn yêu cầu.
• Bộ thu thập dữ liệu: Giúp thu nhận tín hiệu từ đồng hồ đo nước, cảm biến và xử lý sang tín hiệu để truyền dữ liệu.
• Hệ thống truyền tín hiệu: Được sử dụng từ nhiều dạng tín hiệu như RS485, Modbus, analog hoặc tín hiệu không dây IoT,… để truyền dữ liệu về hệ thống trung tâm, đảm bảo dữ liệu truyền chính xác và ổn định liên tục.
• Hệ thống giám sát trung tâm: Được thiết kế SCADA/BMS và cho phép theo dõi và điều khiển toàn bộ hệ thống theo thời gian thực, hỗ trợ quá trình vận hành đơn giản và gia tăng hiệu suất vận hành, xử lý sự cố.

Trong đó, đồng hồ đo nước là thành phần cốt lõi của giải pháp đo nước hệ thống RO và cảm biến TDS giúp kiểm soát chất lượng nước đầu ra, hỗ trợ hệ thống giám sát RO một cách toàn diện. Cho nên, giải pháp đo nước hệ thống RO luôn cần đầy đủ các thiết bị trên.

Sơ đồ quy trình giải pháp đo nước hệ thống RO

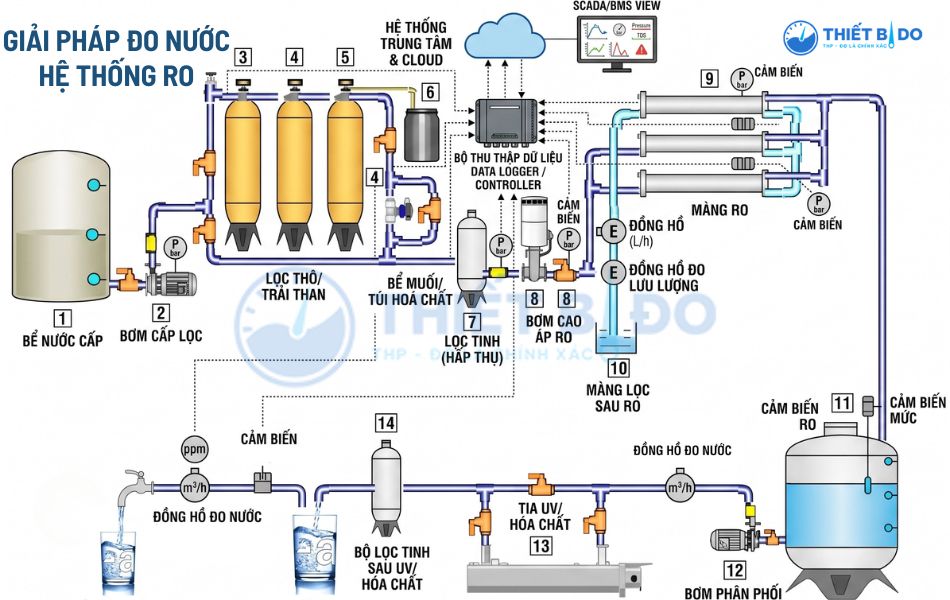

Trong hệ thống giải pháp đo nước RO, các điểm đo lưu lượng nước được bố trí dọc theo hệ thống đường ống và đặc biệt quan trọng tại các vị trí đầu vào, màng RO và đầu ra để tính toán hiệu suất hệ thống. Để hiểu rõ hơn về cách vận hành, các bạn đọc có thể tham khảo nhanh tại sơ đồ dưới đây:

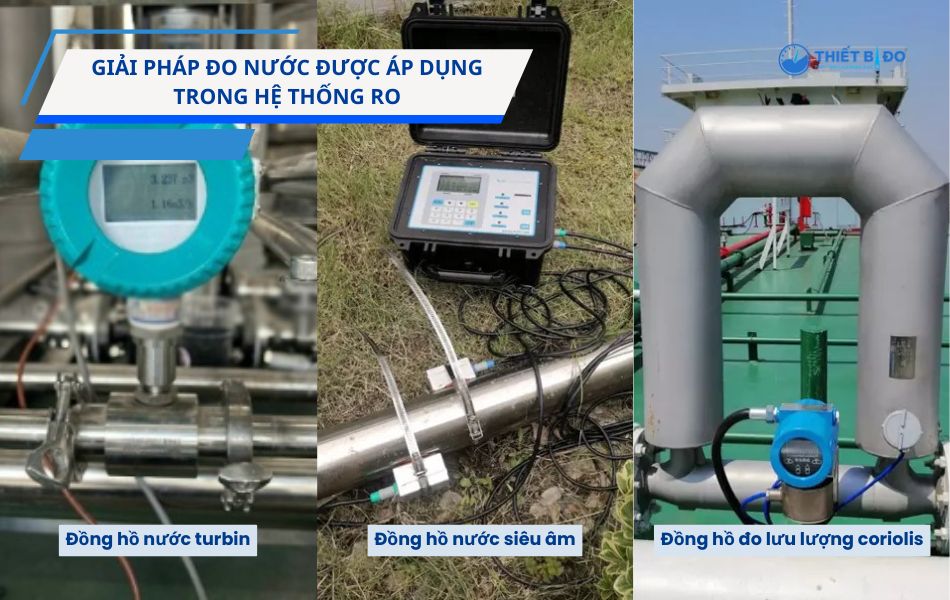

Một số giải pháp đo nước được áp dụng trong hệ thống RO

Hiện nay, giải pháp đo nước hệ thống RO được thiết kế với đa dạng mẫu mã, kiểu dáng và triển khai với nhiều cách khác nhau giúp đảm bảo quá trình đo lường tối ưu. Tùy vào nhu cầu, mức độ tự động hóa và hệ thống lắp đặt để lựa chọn loại thiết bị đo nước phù hợp và dưới đây là 3 mẫu phổ biến

Đồng hồ nước turbine

Đồng hồ nước turbine là dòng đồng hồ đo nước điện tử thông minh dựa vào nguyên lý cánh quạt tuabin để đo lưu lượng dòng chảy và thường làm từ inox có độ an toàn vệ sinh cao. Đặc biệt, sản phẩm có khả năng đo lường chính xác các lưu chất không dẫn điện nên thường dùng trong các hệ thống nước RO trên thị trường.

Dòng đồng hồ này được thiết kế với 2 kiểu kết nối chính là lắp bích hoặc nối clamp và dải kích thước linh hoạt từ DN15 đến DN600. Vì thế, thiết bị phù hợp lắp đặt trong nhiều hệ thống RO có quy mô lớn nhỏ trên thị trường, đảm bảo độ bền và chính xác lâu dài.

Đồng hồ nước siêu âm

Với khả năng đo lường lưu lượng nước RO thông qua sóng siêu âm nên đây là giải pháp đo hiện đại với độ chính xác cao, không tiếp xúc trực tiếp với dòng chảy nên hạn chế hiện tượng hao mòn. Điểm đặc biệt đồng hồ nước siêu âm là dải kích thước rộng từ DN15 đến DN1000 và kiểu lắp đặt không cần cắt ống, giúp thuận tiện trong việc lắp đặt.

Bên cạnh đó, đồng hồ đo nước siêu âm cho phép đo lường dòng chảy nước chính xác ở mọi điều kiện như nước nóng, nước lạnh hay hệ thống xử lý nước thải trước trong hệ thống RO. Kết hợp với khả năng truyền dẫn dữ liệu ở nhiều dạng khác nhau, nhờ vậy sản phẩm giúp người vận hành giám sát liên tục một cách chính xác và hiệu quả cao.

Đồng hồ đo lưu lượng coriolis

Đồng hồ coriolis khác với 2 loại trên là thiết bị đo lưu lượng nước trực tiếp dựa vào nguyên lý coriolis và sử dụng đơn vị đo khối lượng nước trên thời gian thay vì thể tích nước trên thời gian. Chính vì thế, model này mang đến khả năng đo lường chính xác, không bị ảnh hưởng do nhiệt độ hay các nguyên nhan khác.

Đặc biệt, đồng hồ đo lưu lượng coriolis được thiết kế với đa dạng kiểu kết nối, phù hợp lắp đặt trong đường ống thẳng, đường ống chữ U, đường ống đơn, đường ống kép,… Cùng với khả năng chịu áp lực, bền bỉ tốt nên sản phẩm là giải pháp đo nước hệ thống RO công nghiệp lớn, các ngành yêu cầu kiểm soát nghiêm ngặt như dược phẩm, thực phẩm,…

Hy vọng bài viết trên đã cung cấp tới các nhìn toàn diện và giúp bạn đọc hiểu rõ hơn về giải pháp đo nước hệ thống RO. Nếu bạn đang tìm kiếm giải pháp tối ưu và đồng hồ đo nước chất lượng phù hợp, hãy tham khảo ngay tại danh mục đồng hồ nước của Thiết bị đo THP, chúng tôi luôn sẵn kho SLL các loại với đầy đủ kích cỡ hoặc liên hệ ngay Hotline để biết thêm chi tiết!
